1. 主要性能检测

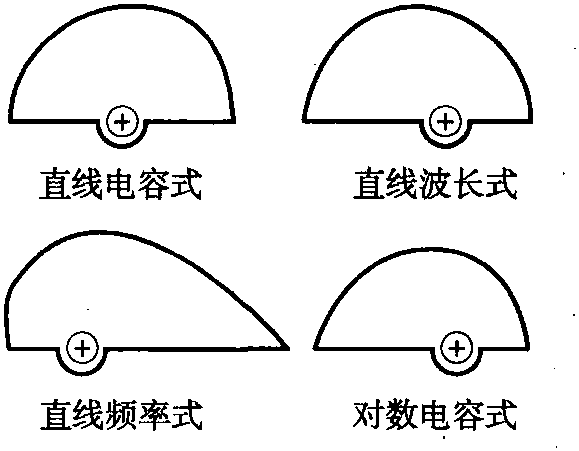

可变电容器在电路中，多用来改变振荡电路的谐振频率。因此，对可变电容器的检查主要是识别其容量变化规律和判断其动、定片之间的结构是否良好及是否碰片、漏电。对于前者，将可变电容器的动片全部旋出，根据其形状不同，可方便地判断出它的容量变化规律。四种变化规律相对应的动片形状见图3-12。对于后者，可使用万用电表R×1 k或R×10 k挡检查。两只表笔分别接触其动、定片，用手将动片从一个极端位置慢慢旋转到另一个极端位置。在整个旋转角度内，动、定片之间不应有任何相碰现象(即短路现象)。同时，用手将动片向前、后、左、右、上、下等各个方向推动时，其转轴 ...... （共487字） [阅读本文]>>
