变压器的种类很多，按工作频率不同分为高频变压器、中频变压器和低频变压器。它们当中又有很多种，按铁芯使用材料的不同，分为高频铁氧体变压器、低频铁氧体变压器及硅钢片变压器，它们分别应用于高频、中频及低频电路中。铁芯制作形状上也有多种，常见的是斜山形、E形、C形及环形等。
常用变压器的种类如图4-18所示。

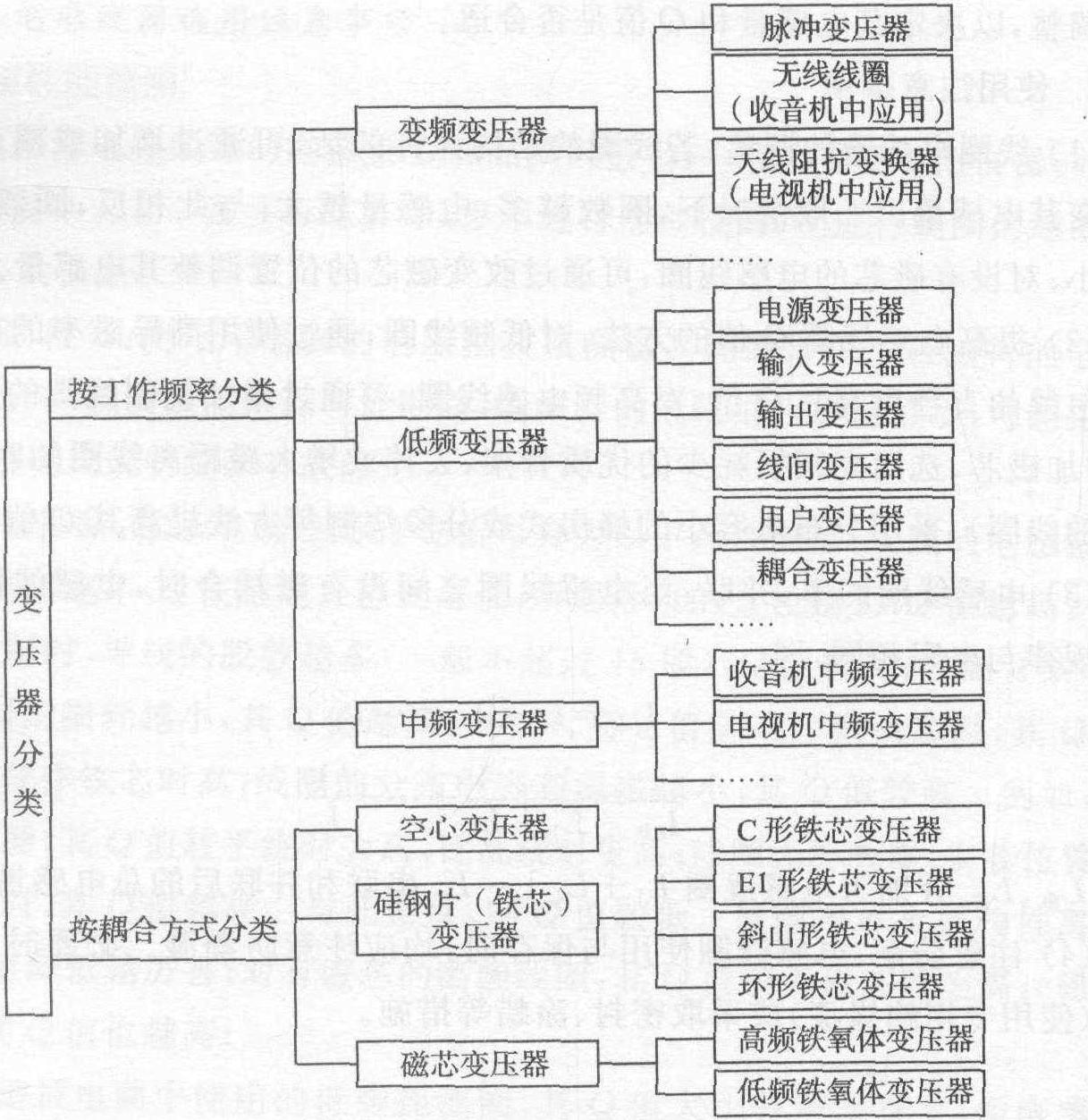

图4-18 变压器的种类
变压器的文字代表符号为T，常见外形及电路代表符号如图4-19所示。
(a)通用图形符号
(b)常用变压器的外形和代表符号
图4-19 常用变压器电路图形符号和实 ...... （共281字） [阅读本文]>>
