1.铝用软钎剂 这种钎剂按去除氧化膜的方式可分为以下两类，其组分及特性见表3-4。

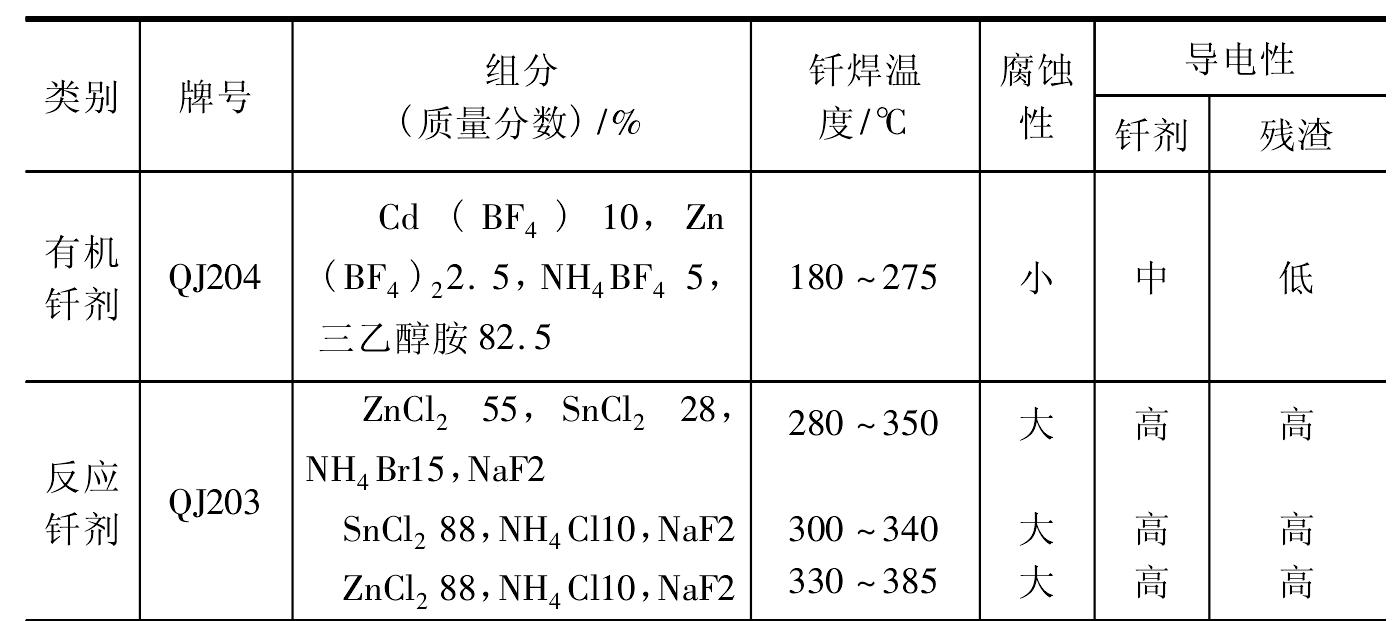

表3-4铝用软钎剂的组分及特性
(1)有机钎剂 主要组分为三乙醇胺。为提高活性可加入氟硼酸或氟硼酸盐。钎焊温度不得超过275℃，钎焊热源也不准直接与钎剂接触。因为高于275℃三乙醇胺能迅速碳化而丧失活性。有机钎剂的活性小，钎料不易流入接头间隙。但有机钎剂的残渣腐蚀性低。
(2)反应钎剂 主要组分为锌、锡等重金属的氯化物，加热时在铝表面析出锌、锡等金属，大大提高钎料的润湿能力。反应钎剂一般制成粉末状，也可采用不与氯化物反应的乙醇、甲醇、凡士林等调成糊状使用。反应钎剂具有吸潮性， ...... （共496字） [阅读本文]>>
钎气焊工操作各种钎焊方法的特点及应用见表1-1。表1-1各种钎焊方法的特点及应用(续表)1.按照使用钎料的不同分(1)软钎焊使用软钎料(熔点低于450℃的钎料)进行的钎焊。(2)硬钎焊使用硬钎料(熔点高于450℃的
.jpg)
钎气焊工操作在钎焊过程中，将钎焊组件的温度提高到钎料熔点以上，组件之间的接头空隙如图1-1所示，在大多数场合熔化的钎料和母材的相互作用导致在钎料凝固时生成冶金结合。图1-1所描述的钎焊示意图相对简单，实际上复杂的冶
.jpg)
钎气焊工操作1.按照钎料的熔化温度范围分(1)熔点低于450℃的钎料称为软钎料(俗称易熔钎料)，如镓基、铋基、铟基、锡基、铅基、镉基、锌基等合金。(2)熔点高于450℃的钎料称为硬钎料(俗称难熔钎料)，如铝基、镁基
2.jpg)
钎气焊工操作1.“国标”钎料型号的表示方法按照国家标准GB/T6208—1995“钎料型号表示方法”的规定，钎料型号的表示方法是：(1)钎料型号由两部分组成。钎料型号两部分间用隔线“—”分开。(2)钎料型号中第一部
3.jpg)
钎气焊工操作1.低熔点钎料(1)镓基钎料其化学成分见表2-2。镓的熔点为29.8℃，镓基钎料的的熔化温度范围为10～30℃。它可与银、铜、镍粉混合制成复合钎料使用。钎焊时将复合钎料涂抹在需要连接的地方，再将焊件加压
上一篇
