您现在的位置是：首页 > 科普 > 钎气焊工操作

二、钎焊前焊件的表面处理

分类：钎气焊工操作647字

1.钎焊焊件表面去油　焊件表面黏附的矿物油可用有机溶剂清除，动植物油可用碱溶液清除。

(1)有机溶剂去油　常用的有机溶剂有三氯乙烯、汽油、丙酮等。三氯乙烯去油效果最好，但是毒性最大。最常用的是汽油、丙酮。具体做法：先用汽油擦去焊件表面的油污，再放入三氯乙烯中浸洗5～10min，然后擦干。再放入无水乙醇中浸泡后，在碳酸镁水溶液中煮沸3～5min。最后用水冲洗、酒精脱水并烘干。采用丙酮去油：先用汽油浸泡除油，再用丙酮洗净，然后吹干即可。

(2)碱溶液去油　低碳钢、低合金钢、不锈钢、铜、镍、钛及其合金等，可放入质量分数为10%的NaOH水溶液(80～90℃)中浸洗8～10min。 铝及铝 ......     （共647字）    [阅读本文]>>

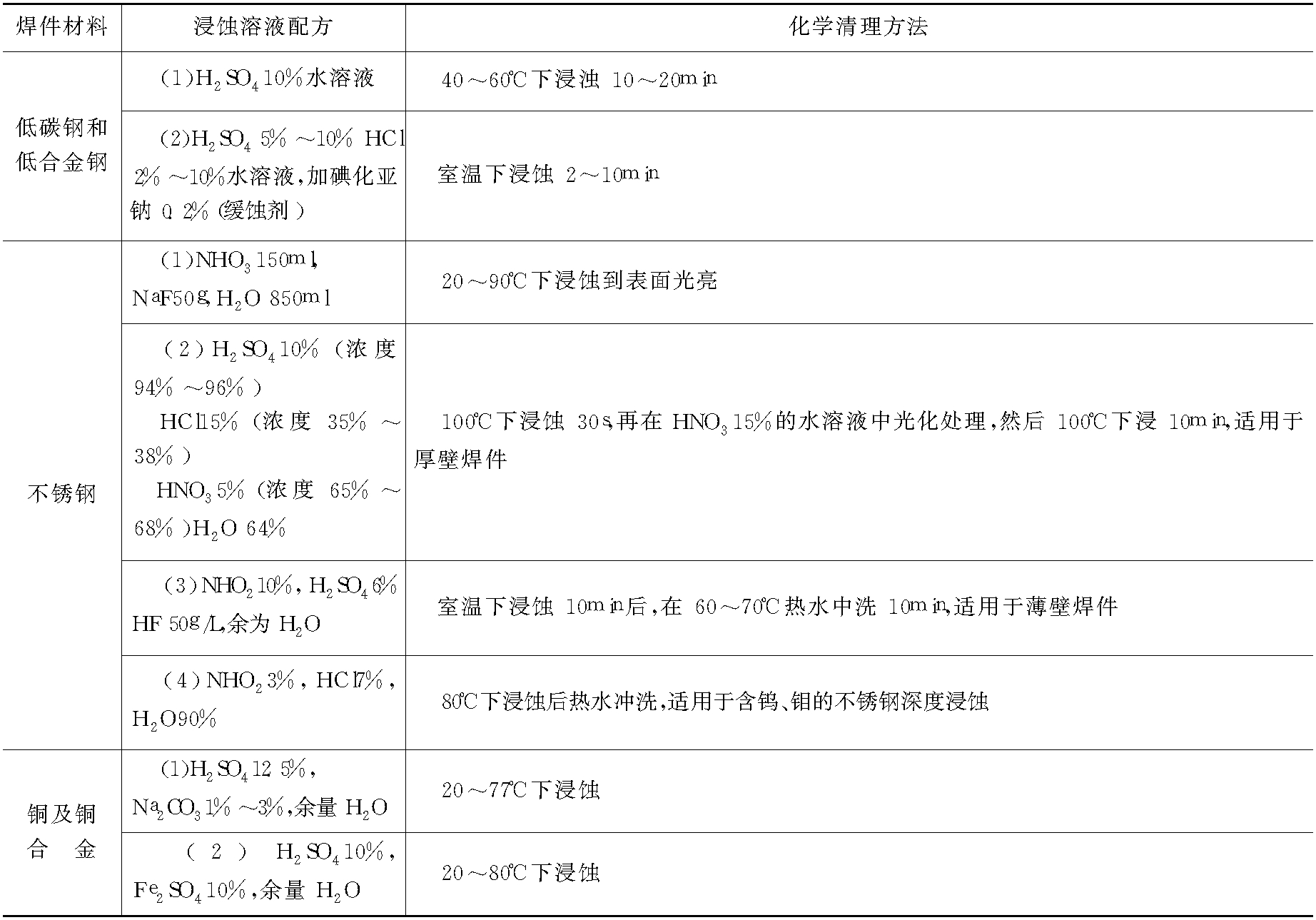

其他相关分类

推荐内容

  • 钎气焊工操作

    二、钎焊的分类

    各种钎焊方法的特点及应用见表1-1。表1-1各种钎焊方法的特点及应用(续表)1.按照使用钎料的不同分(1)软钎焊使用软钎料(熔点低于450℃的钎料)进行的钎焊。(2)硬钎焊使用硬钎料(熔点高于450℃的

    260字 123
  • 钎气焊工操作

    三、钎焊加工原理及应用

    在钎焊过程中，将钎焊组件的温度提高到钎料熔点以上，组件之间的接头空隙如图1-1所示，在大多数场合熔化的钎料和母材的相互作用导致在钎料凝固时生成冶金结合。图1-1所描述的钎焊示意图相对简单，实际上复杂的冶

    1337字 120
  • 钎气焊工操作

    二、钎料的分类

    1.按照钎料的熔化温度范围分(1)熔点低于450℃的钎料称为软钎料(俗称易熔钎料)，如镓基、铋基、铟基、锡基、铅基、镉基、锌基等合金。(2)熔点高于450℃的钎料称为硬钎料(俗称难熔钎料)，如铝基、镁基

    332字 100
  • 钎气焊工操作

    三、钎料的型号及牌号

    1.“国标”钎料型号的表示方法按照国家标准GB/T6208—1995“钎料型号表示方法”的规定，钎料型号的表示方法是：(1)钎料型号由两部分组成。钎料型号两部分间用隔线“—”分开。(2)钎料型号中第一部

    1439字 143
  • 钎气焊工操作

    四、软钎料

    1.低熔点钎料(1)镓基钎料其化学成分见表2-2。镓的熔点为29.8℃，镓基钎料的的熔化温度范围为10～30℃。它可与银、铜、镍粉混合制成复合钎料使用。钎焊时将复合钎料涂抹在需要连接的地方，再将焊件加压

    1470字 116
