71.jpg)
由于铝及铝合金表面氧化物的化学稳定性很强，所以不易清除。因此，在钎焊时应当采用活性极强的钎剂或真空钎焊等方法。常用的铝及铝合金的钎焊性见表5-8。

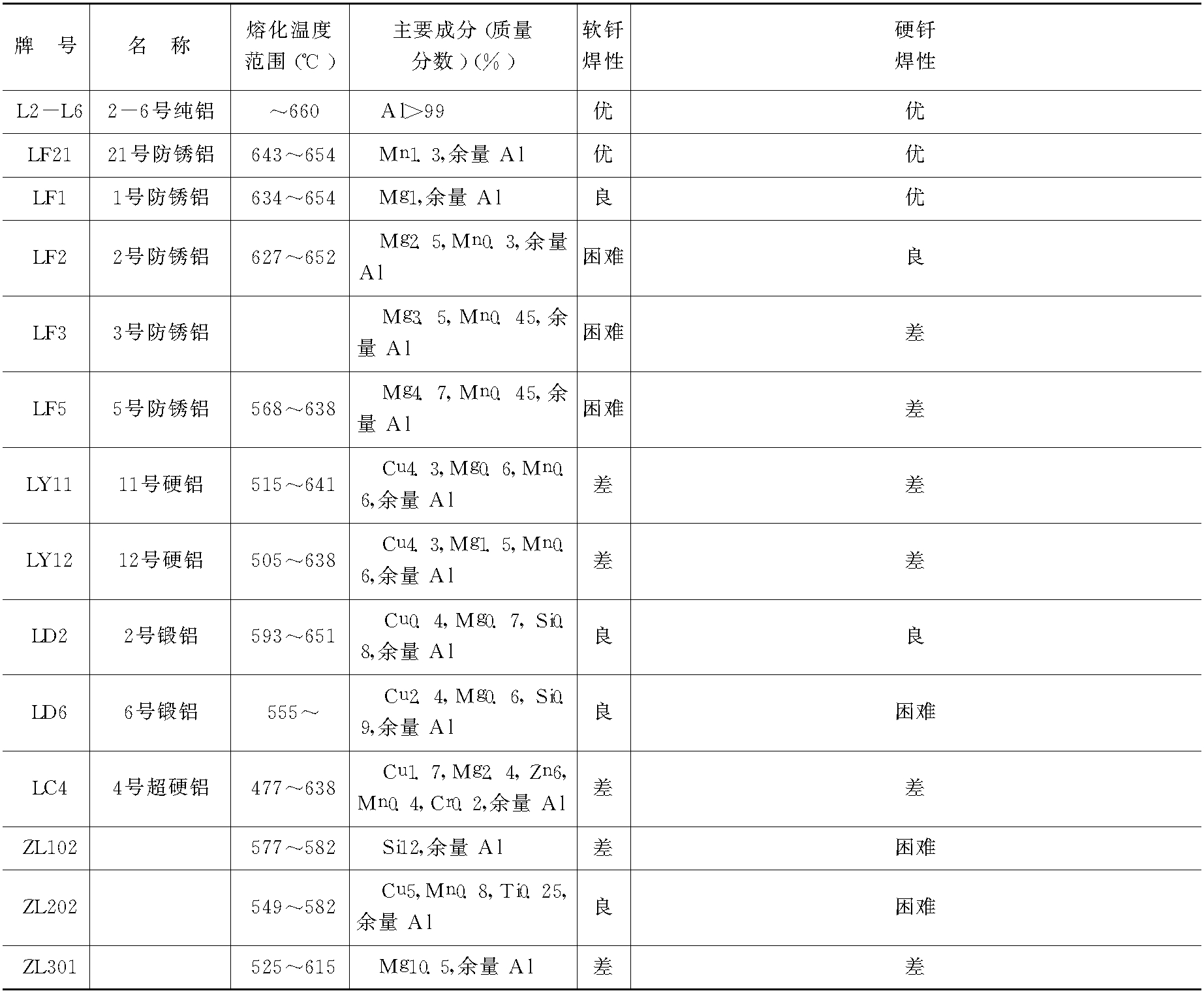

表5-8铝及铝合金的钎焊性
1.钎料 采用软钎料钎焊铝时，例如用锌基、镉基钎料时，所得到的接头耐腐蚀性较差、强度低。采用硬钎料可以提高接头的耐蚀性及强度。表5-9列出了铝合金硬钎料的适用范围。铝及铝合金钎焊接头强度见表5-10。
表5-9 铝合金硬钎料的适用范围
表5-10 铝及铝合金钎焊的接头强度
(续表)
2.钎剂 钎焊铝及铝合金用钎剂的牌号、组分、适用的钎焊温度等见表3-4、5。对于铝及铝合金钎焊，应当注意钎焊后必须清除残渣， ...... （共340字） [阅读本文]>>
钎气焊工操作各种钎焊方法的特点及应用见表1-1。表1-1各种钎焊方法的特点及应用(续表)1.按照使用钎料的不同分(1)软钎焊使用软钎料(熔点低于450℃的钎料)进行的钎焊。(2)硬钎焊使用硬钎料(熔点高于450℃的
.jpg)
钎气焊工操作在钎焊过程中，将钎焊组件的温度提高到钎料熔点以上，组件之间的接头空隙如图1-1所示，在大多数场合熔化的钎料和母材的相互作用导致在钎料凝固时生成冶金结合。图1-1所描述的钎焊示意图相对简单，实际上复杂的冶
.jpg)
钎气焊工操作1.按照钎料的熔化温度范围分(1)熔点低于450℃的钎料称为软钎料(俗称易熔钎料)，如镓基、铋基、铟基、锡基、铅基、镉基、锌基等合金。(2)熔点高于450℃的钎料称为硬钎料(俗称难熔钎料)，如铝基、镁基
2.jpg)
钎气焊工操作1.“国标”钎料型号的表示方法按照国家标准GB/T6208—1995“钎料型号表示方法”的规定，钎料型号的表示方法是：(1)钎料型号由两部分组成。钎料型号两部分间用隔线“—”分开。(2)钎料型号中第一部
3.jpg)
钎气焊工操作1.低熔点钎料(1)镓基钎料其化学成分见表2-2。镓的熔点为29.8℃，镓基钎料的的熔化温度范围为10～30℃。它可与银、铜、镍粉混合制成复合钎料使用。钎焊时将复合钎料涂抹在需要连接的地方，再将焊件加压
上一篇
