十、大小口垂直偏心天方地方展开(图1-28)

分类：铆工展开计算627字

(一)　展开计算模板(右偏心)

1.　已知(图1-29)

(1)　大口横边内半长a;

(2)　大口纵边内半长b;

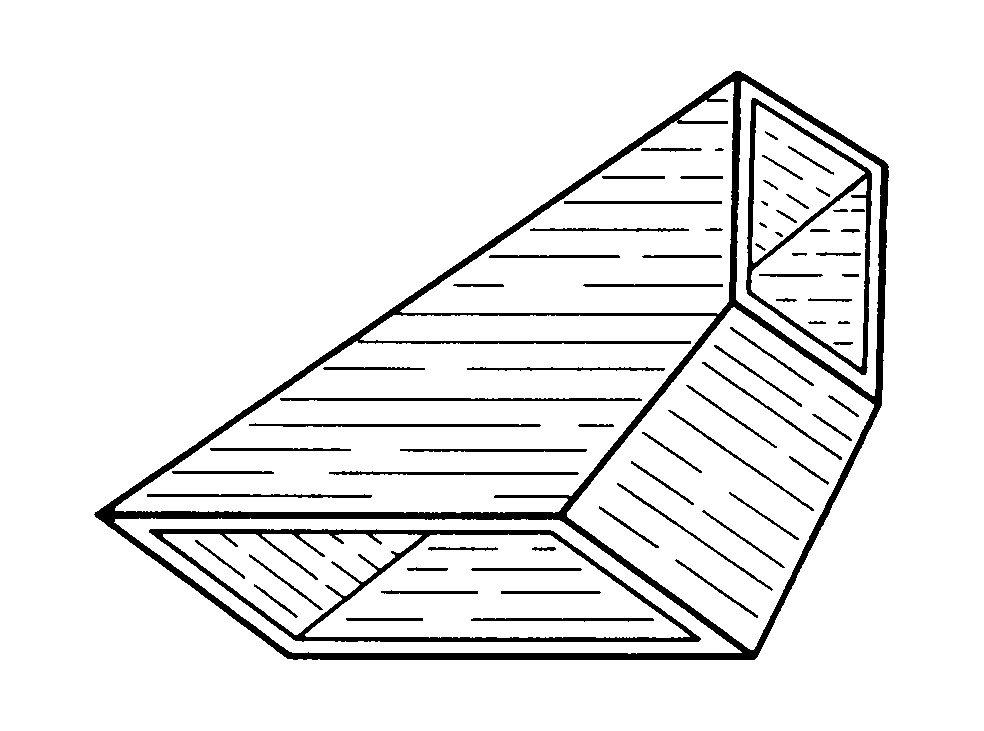

图1-28　立体图

(3)　小口横边内半?

(4)　小口纵边内半长d;

(5)　偏心距K;

(6)　小口中至大口端面高h。

2.　求

(1)　左梯形面实高e1;

(2)　右梯形面实高e2;

图1-29　主、俯视图

(3)　左梯形面结合边实长f1;

(4)　右梯形面结合边实长f2;

(5)　前后梯形面对角线实长L。

3.　过渡条件公式

(1)　小口顶边至大口端面垂高　h1＝h+c;

(2)　小口底边至大口端面垂高　h2＝h-c。

4.　计算结果公式

(1)　e1＝;

(2)　e2＝;

(3)　f1＝;

(4)　f2＝;

(5)　L=。

(二)　展开计算实例(图1-30)

图1-30　展开图

1.　已知(图1-29)

(1)　a=300;(2)　b=200;(3)　c=150;

(4)　d=120;(5)　K=560;(6)　h=420。

2 ......     （共627字）    [阅读本文]>>
