六、大口倾斜偏心斜圆锥台展开(图2-20)

分类：铆工展开计算2237字

(一)　展开计算模板(左低右高倾斜，右偏心)

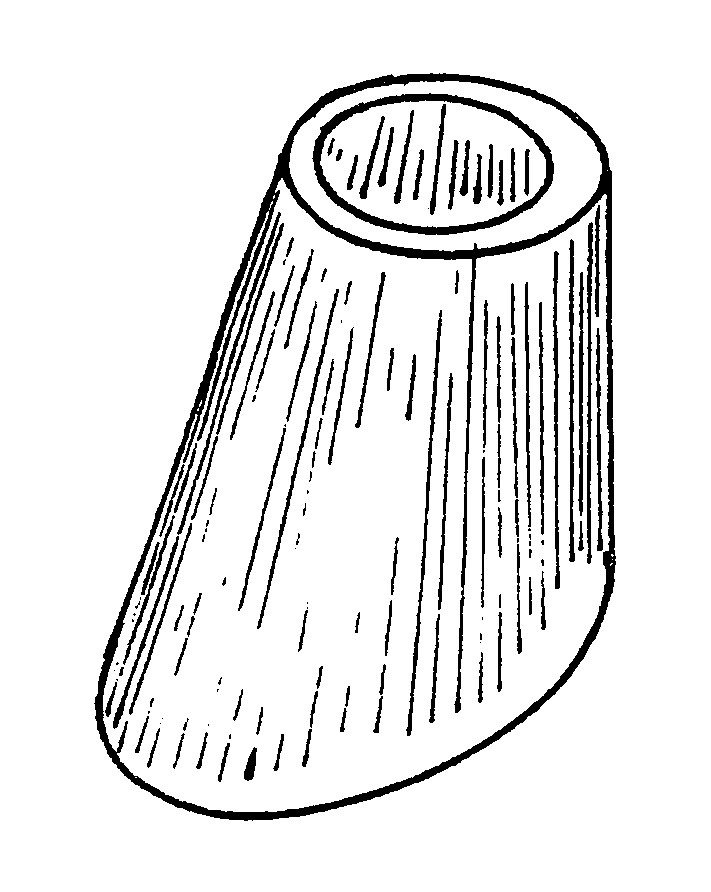

图2-20　立体图

1.　已知(图2-21)

(1)　圆锥台大端口中半径R;

(2)　圆锥台小端口中半径r;

(3)　圆锥台大端口倾斜角θ;

(4)　偏心距b;

图2-21　主、俯视图

(5)　圆锥台大端口中至小端面高h。

2.　求

(1)　圆锥台展开各实长素线L0～n;

(2)　圆锥台各等份段实长对角线K1～n;

(3)　圆锥台大端口各等份段中弧长S0～n;

(4)　圆锥台小端口各等份段中弧长P0～n。

3.　过渡条件公式

(1)　圆锥台大口各等份点至小口边垂高　H0～n＝h-Rsβ0～n·sinθ;

(2)　俯视图大口各等份点投影横半距　e0～n＝｜Rsβ0～nsθ|;

(3)　俯视图大口各等份点投影纵半距　f0～n＝R·sinβ0～n;

(4)　俯视图小口 ......     （共2237字）    [阅读本文]>>
