八、小口倾斜正心圆锥台展开(图2-26)

分类：铆工展开计算2285字

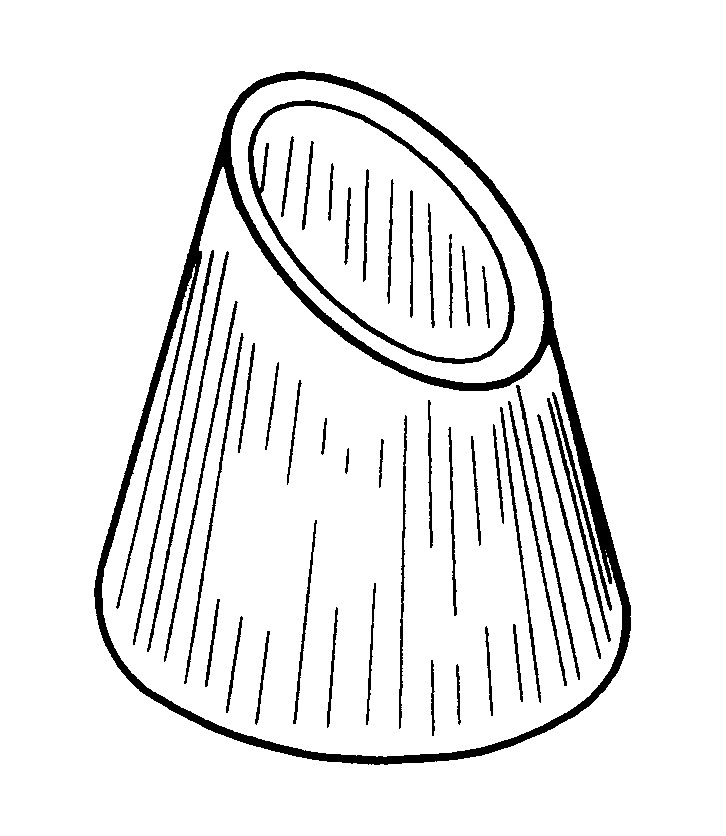

图2-26　立体图

(一)　展开计算模板(左高右低倾斜)

1.　已知(图2-27)

(1)　圆锥台大端口中半径R;

(2)　圆锥台小端口中半径r;

(3)　圆锥台小端口倾斜角θ;

(4)　圆锥台小端口中至大端口高h。

2.　求

(1)　圆锥台展开各实长素线L0～n;

(2)　圆锥台各等份段实长对角线K1～n;

(3)　圆锥台大端口各等份段中弧长S0～n;

(4)　圆锥台小端口各等份段中弧长P0～n。

3.　过渡条件公式

(1)　圆锥台小口各等份点至大口边垂高　H0～n＝h-rsβ0～n·sinθ;

(2)　俯视图小口各等份点投影横半距　c0～n＝｜rsβ0～nsθ｜;

(3)　俯视图小口各等份点投影纵半距　d0～n＝r·sinβ0～n;

(4)　俯视图大口各等份点横半距　e0～n＝｜Rsβ0～n;

( ......     （共2285字）    [阅读本文]>>
