1. 电工仪表精度分级及准确度
电工产品测试用仪表的精度分级及准确度见表1-24。

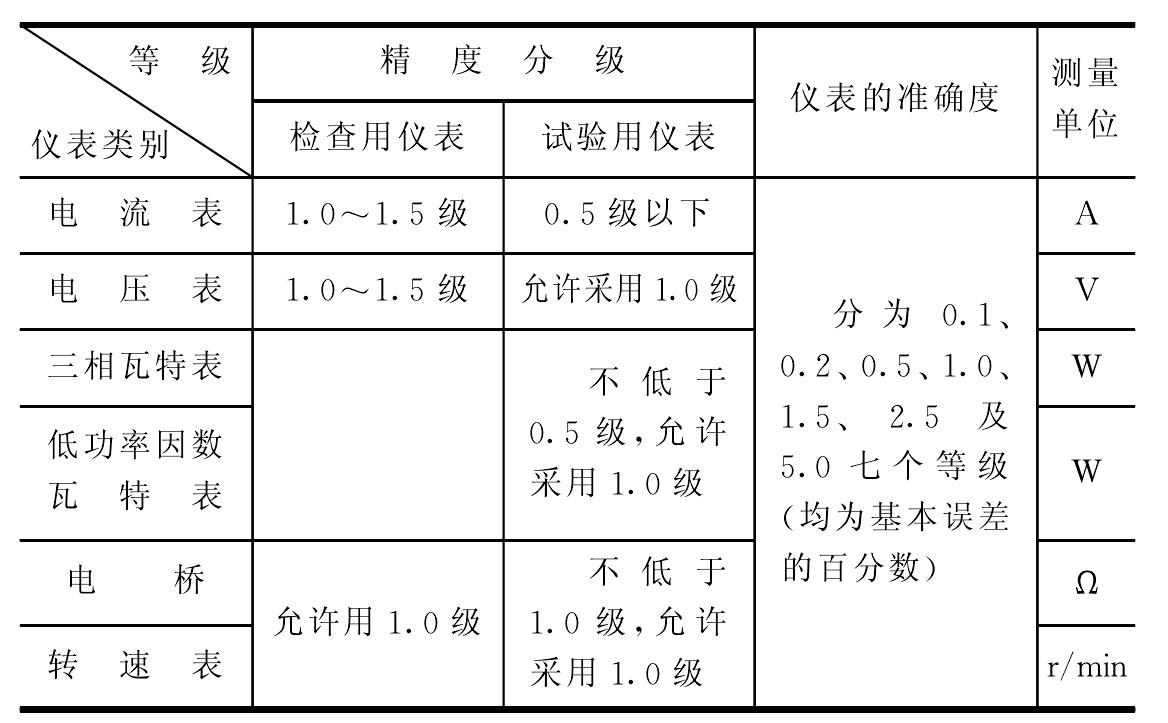

表1-24 电工仪表精度分级及准确度
2. 电工仪表的误差
(1) 绝对误差
Δ=Ax-A0
(2) 相对误差
Ym＝×100%
(3) 引用误差
Y=×100%
式中 Δ、 Ym、 Y——仪表的绝对误差、相对误差和引用误差;
Ax——仪表的指示值;
A0——实际值;
Am——仪表测量上限。
仪表的基本误差见表1-25。
表1-25 仪表的基本误差
3. 电流互感器的准确级别和相应的最大误差(见表1-26)
表1-26 电流互感器的准确级别和相应的最大误差表
(续表)
4. 电压互感器的准确级别和相应的最大误差(见表1-27)
表1-27 电压互感器准确级别和相应的最大误差
(续表)
① S2e为相应准确级别下的额定二次 ...... （共430字） [阅读本文]>>
