1. 采用555时基集成电路的温控线路
(1) 555时基集成电路简介
NE555时基集成电路是供仪器仪表、自动化装置、各种民用电器时间定时、时间延迟等电子控制电路用的时间功能电路。也可制作自激多谐振荡器、脉冲调制电路、脉冲相位调制电路、报警器及单稳态、双稳态触发器等。

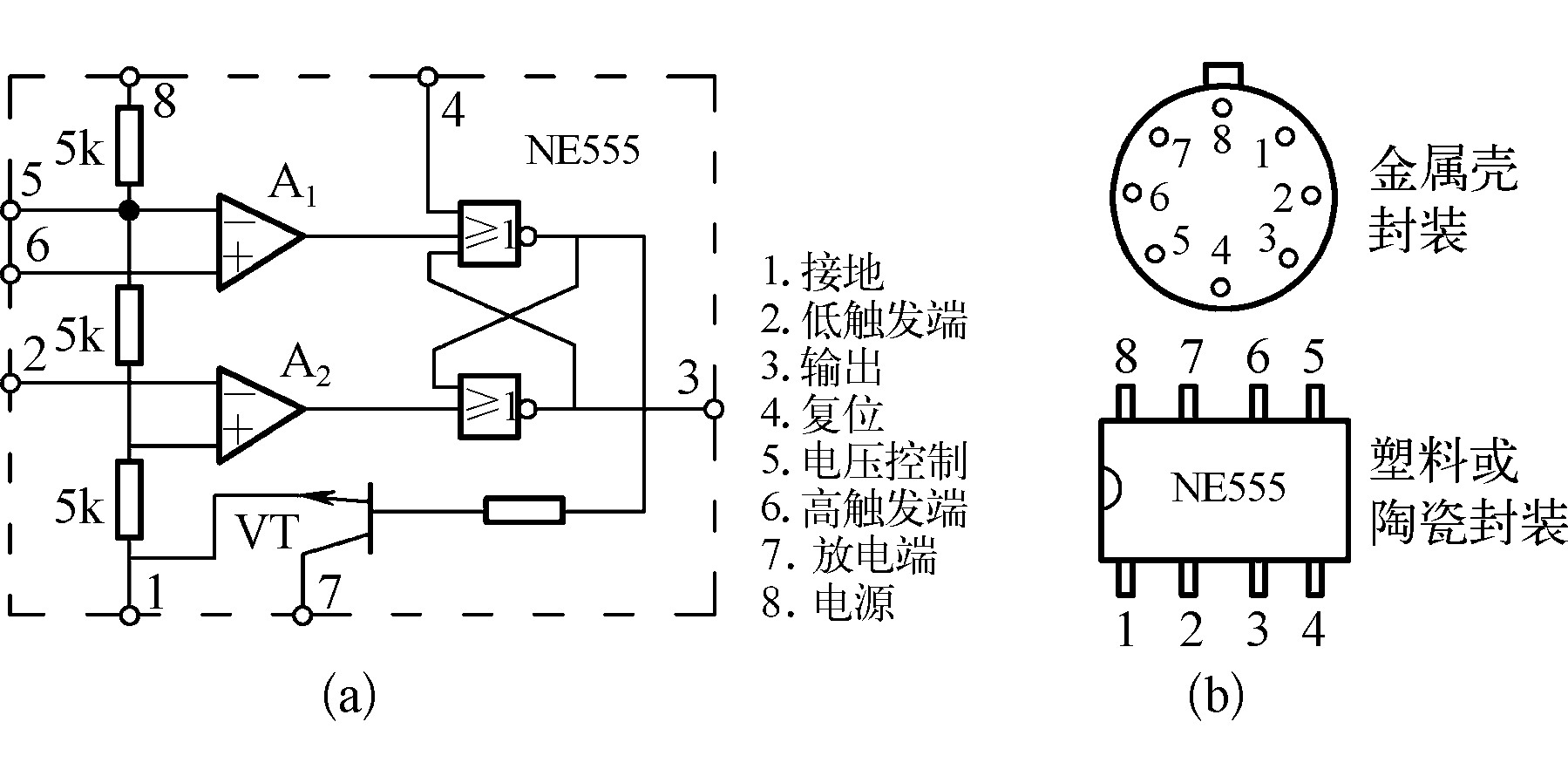

该集成电路的内部电路框图及管脚排列如图8-3所示。
图8-3 NE555时基集成电路
(a) 内部电路框图;(b) 管脚排列图
图中A1为上比较器，A2为下比较器。555时基集成电路的5脚电位固定在2/3VDD(VDD为时基电路的工作电源电压);A2的同相输入端电位被固定在1/3VDD上，反相输入端(2脚)为触发输入端。
555时基集成电路真值表见表8-15。
常用的几种555时 ...... （共3702字） [阅读本文]>>
