1. 大功率调光器线路

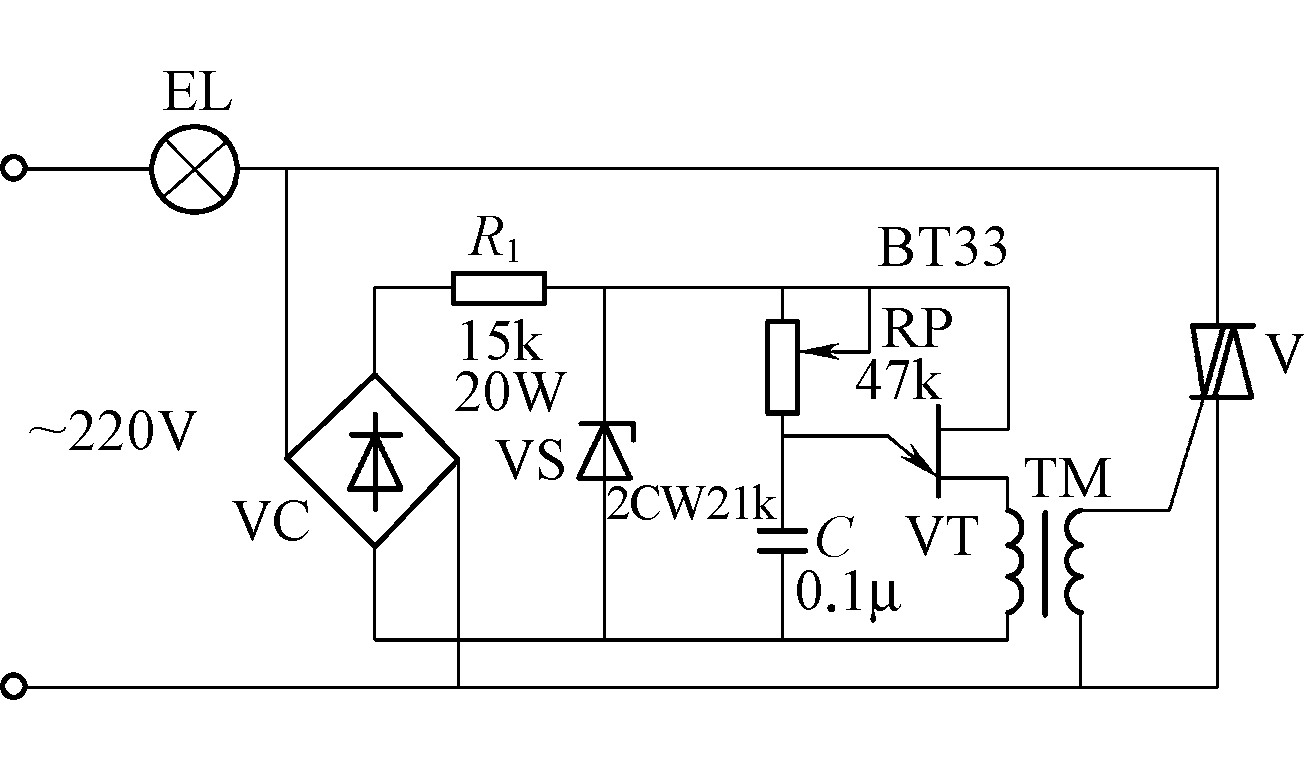

线路如图9-4所示。它采用双向晶闸管调压调光。
图9-4 大功率调光器线路
工作原理： 触发电路为单结晶体管VT等组成的张弛振荡器。市电经灯泡EL、整流桥VC、及电阻R1降压、稳压管VS削波后，提供给触发电路直流同步电压。调节电位器RP，即可改变双向晶闸管V的导通角，从而达到调光的目的。
所能带动的照明功率由双向晶闸管容量决定。
脉冲变压器TM可用铁氧体磁心，初级、次级均用直径为0.2 mm漆包线各绕60～80匝;也可用6 mm×8 mm E形硅钢片铁芯，初级、次级用直径为0.2 mm漆包线各绕300匝。
2. 路灯光电控制器线路
(1) 光敏元件
光电控制器需要用到光敏元件。常用的光敏元件有光敏电 ...... （共2450字） [阅读本文]>>
