1.3.17　埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管(QB/T2479—2005)

套管规格用式(公称外径)dn×en(公称壁厚)表示。套管规格尺寸及偏差见表1-67。套管承口尺寸见表1-68，套管的技术性能见表1-69。

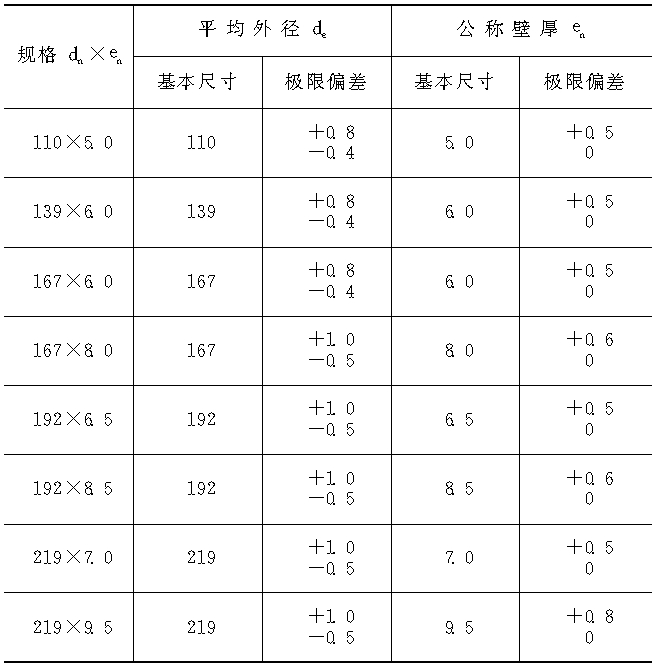

表1-67　规格尺寸及偏差/mm

注： 1. 其他规格可按用户要求生产。

2. 套管长度一般为6m，也可以由供需双方商定。套管长度应包括承口部分的长度，长度极限偏差为长度的±0.5%。

3. 弯曲度应不大于1.0%。

4. 套管采用弹性密封圈连接，管材插入端应做出明显的插入深度标记。弹性密封圈性能应符合HG/T3091—2000。承插口示意图见图1-19，套管承口尺寸见表1-68。

A——承口长度;B——承口第一阶内径;

d1——承口第二阶内径;de——平均外径

图1-19　承插口示意图

表1-68　套管承口尺寸/mm

表1- ......     （共414字）    [阅读本文]>>
