1.3.3　M7130型平面磨床的电气布置和接线

分类：高级维修电工技术500字

1. 电气布置图

M7130型平面磨床的电气布置图如图1.3-3所示。按钮控制站安装在床身正面的左下方位置，方便操作;电气箱及液压泵油箱等都安装在床身的后背部位，并与机床床身组成一体，结构紧凑，安装接线方便。

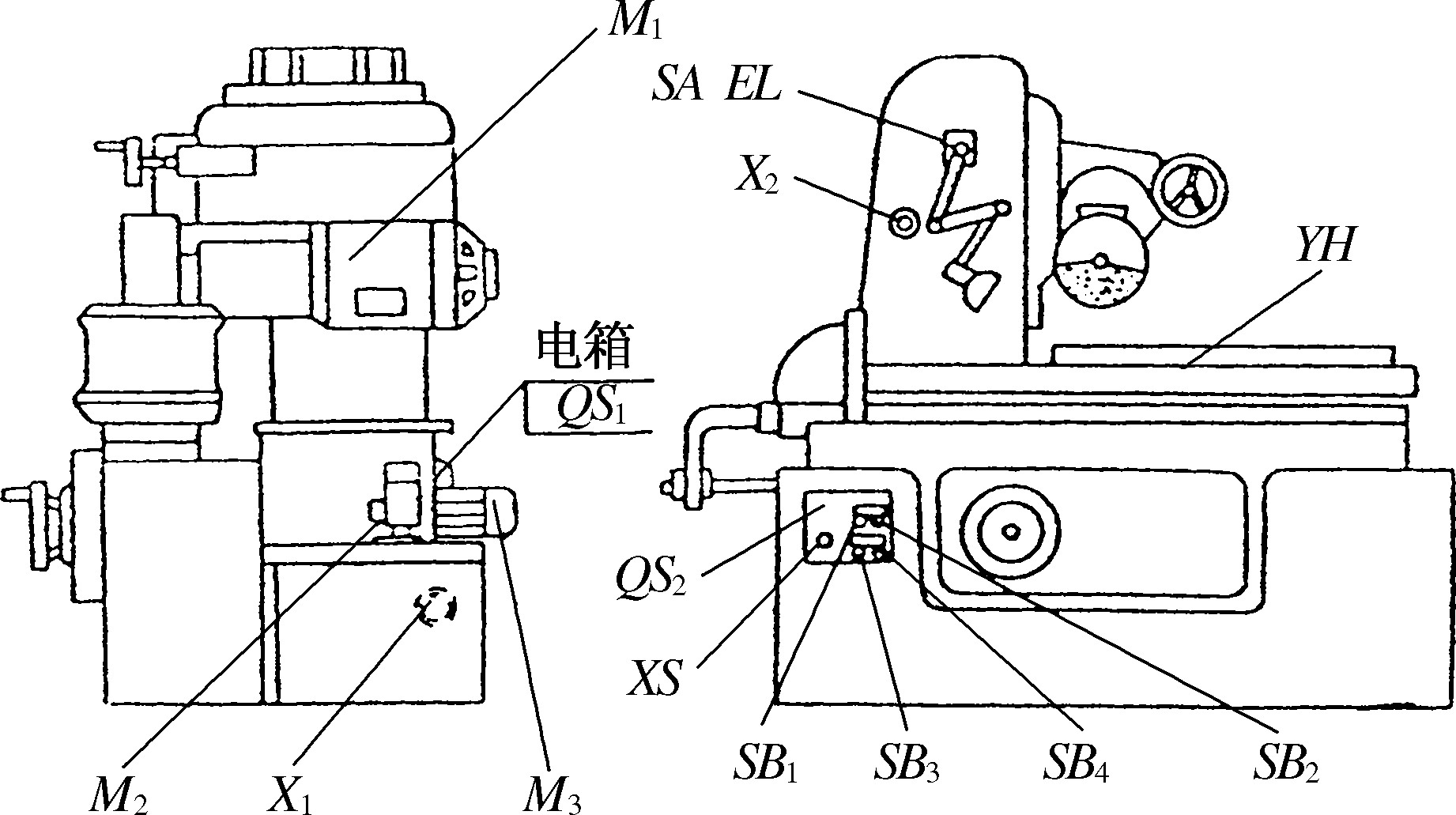

图1.3-3　M7130型平面磨床电气布置

2. 电气接线图

M7130型平面磨床的电气接线图如图1.3-4所示。图中中部的方块部分画出了电气箱控制板上的电气布置位置;在其上面画出的是电磁吸盘部分的接线;图中的右上边画出了控制按钮站的接线;图中的左边画有三台电动机。各个电气部分安装在不同地点，分别用穿线管导线与中间的电气箱控制板连接，图中还标出穿线管的型号和导线的数量、规格、颜色等 ......     （共500字）    [阅读本文]>>
