一、图样表示与画法

图样作为“工程界的语言”必须有统一的规定，才能用来表达和交流设计思想，组织工业产品的生产。下面摘要介绍国家标准中有关图纸幅面及格式、比例、字体、图线和尺寸注法等基本知识和规定。

1. 图纸幅面及标题栏

(1) 图纸幅面尺寸　表2.1-1列出了GB/T 14689—1993中规定的五种基本图纸幅面尺寸，绘图时应优先采用，必要时可按该标准的规定加长。

(2) 图框格式　每张图样必须有粗实线的图框和标题栏。需要装订的图样，应留装订边，如图2.1-1所示。不需要装订的图样，图框格式如图2.1-2所示。

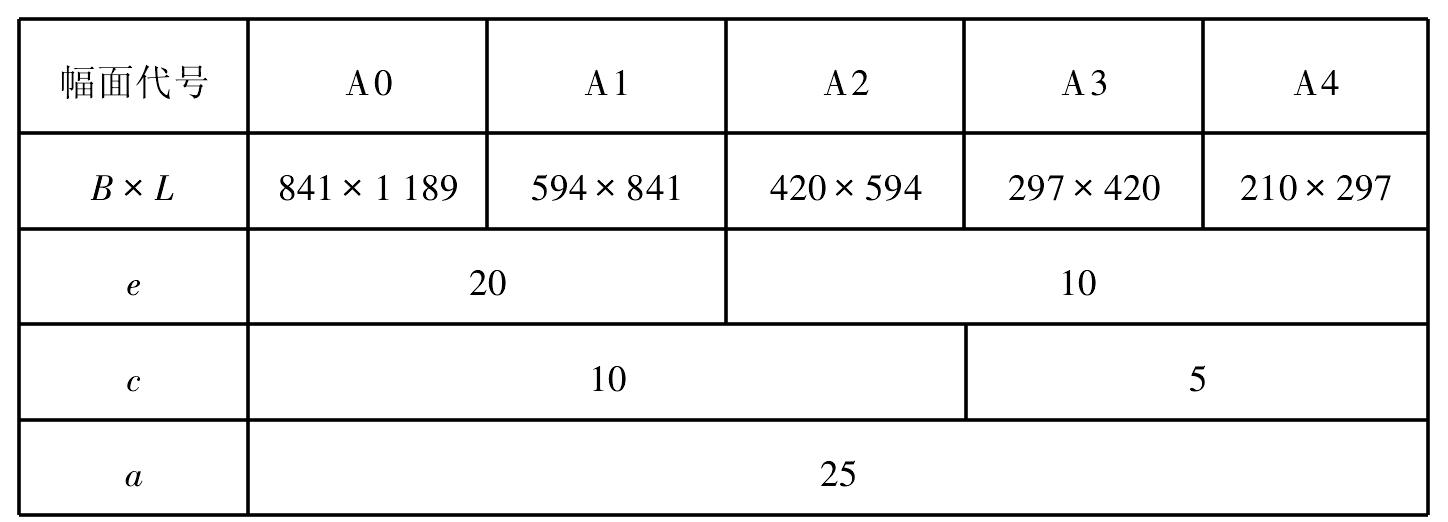

表2.1-1　基本图纸幅面及图框尺寸

图2.1-1　需要装订图样的图框格式

图2.1-2　不需要装订图样的图框格式

(3) ......     （共2717字）    [阅读本文]>>
