反铲工作装置由铲斗、斗柄、动臂和钢索滑轮系等组成。钢索和滑轮安装在前支架上，前支架的下端铰接在转台上，上端由可调节的拉杆或钢索支持。动臂有单杆和双杆两种，杆的中部安装有牵引钢索的导向滑轮，顶部与斗柄铰接。斗柄的尾部装有动滑轮和升降索。斗柄的下端装有铲斗，斗柄与铲斗铰接处装有牵引索，牵引索和升降索都卷绕在主卷扬机构的左右两个卷筒上，同时操纵两索能实现挖掘和卸料作业，如图2-6所示。

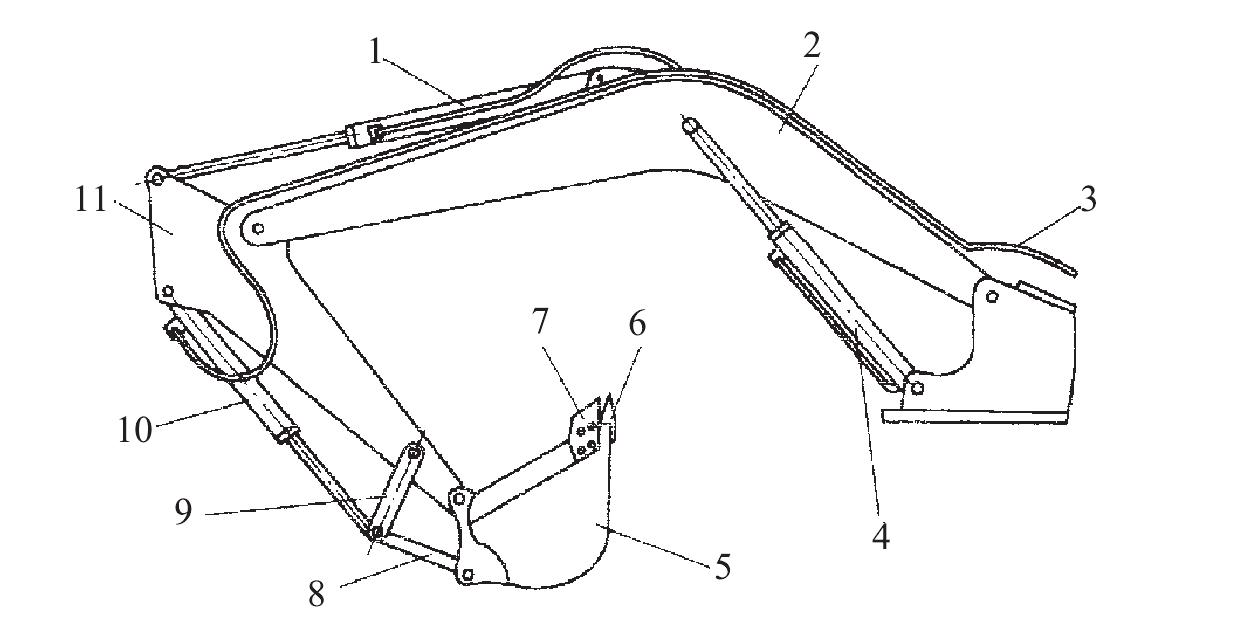

图2-6 液压反铲工作装置
1-斗杆油缸；2-动臂；3-液压管路；4-动臂油缸；5-铲斗；6-斗齿；7-侧齿；8-连杆；9-摇杆；10-铲斗油缸；11-斗杆
反铲用的铲斗形式、尺寸与其作业对象有很 ...... （共1045字） [阅读本文]>>
挖掘机操作GB/T9139—2008《液压挖掘机技术条件》标准中规定了挖掘机产品型号，型号编制如下。挖掘机产品型号由企业名称代号、主参数代号、特征代号及变形更新代号构成，示例如图1-1所示。图1-1挖掘机的型号编
挖掘机操作液压挖掘机的主要参数(或称基本参数)有以下几类。①发动机参数，如发动机额定功率、转速等。②液压系统参数，如主泵的流量、压力等。③主要性能参数，如整机工作质量、主要部件质量、铲斗容量范围或标称铲斗容量、挖
挖掘机操作单斗挖掘机主要由发动机、机架、传动系统、行走装置、工作装置、回转装置、操纵控制系统和驾驶室等部分组成。机架是整机的骨架，它支承在行走装置上。除行走装置外，发动机、变速器和工作装置等零部件均安装在机架上。
挖掘机操作在各种机械中，机械传动主要是利用齿轮、传动带、链条、杠杆、轴或连杆等机构零件来传递和分配能量的，这一类零部件总称为传动件。液压传动则是利用封闭系统中的液体压力能进行能量的转换、传递和分配的，其中的主体称
挖掘机操作液压千斤顶虽然可以说明液压传动系统的工作原理，但它过于简单，不具有代表性，缺乏典型的分析意义。如图2-3所示为液压千斤顶的结构图。下面介绍一种机床常用的工作台液压传动系统，进一步说明其工作特点，其结构原
