一、分析零件图样

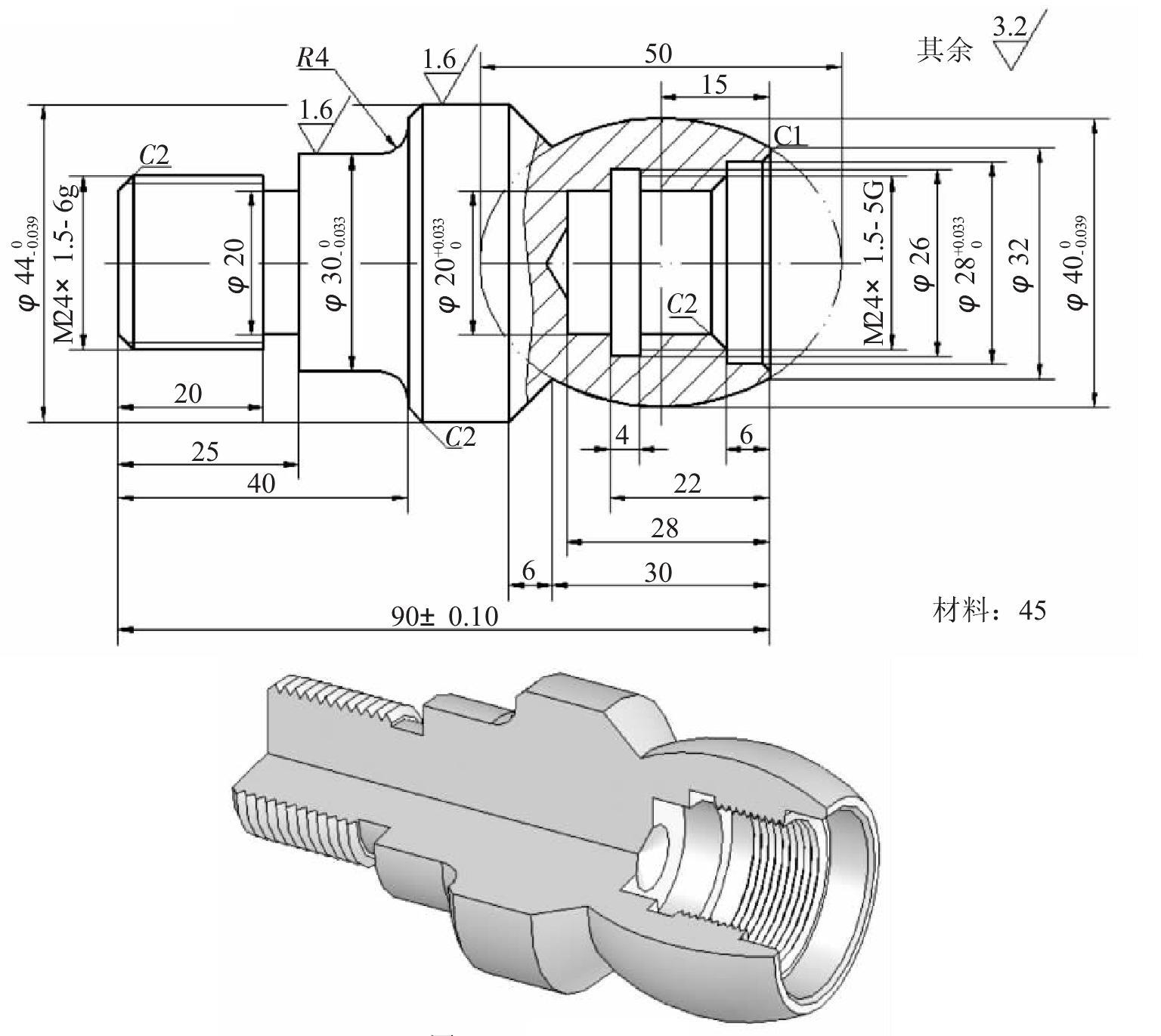

如图6-5所示工件，毛坯为φ45mm×92mm的圆钢，钻出φ18mm的预孔，试编写其数控车加工程序。
图6-5 综合实例5
二、加工工艺分析
本例工件的加工难点在于加工工件右侧外椭圆轮廓，FANUC系统数控车床中，采用G73指令进行编程与加工。编程时以Z坐标作为自变量，X坐标作为应变量，同时使用以下变量进行运算。
＃101公式中的Z坐标；
＃102公式中的X坐标；
＃103工件坐标系中的Z坐标，＃103=＃101-15.0；
＃104工件坐标系中的X坐标，＃104=2＊＃102。
三、参考程序
选择完成后工件的左右端面回转中心作为编程原点，选择的刀具为：T01外圆车刀；T02内孔车刀；T03内切槽车刀（刀宽3mm）；T04内螺纹车刀。其 ...... （共406字） [阅读本文]>>
