.jpg)
一般的金属材料在空气炉中加热，由于空气中存在氧气、水蒸气、二氧化碳等氧化性气体，这些气体与金属发生氧化作用，其反应式如下：
2M+O2→2MO
M+H2O⇆MO+H2
M+CO2⇆MO+CO
结果使被加热的金属表面产生氧化膜或氧化皮，完全失去原有的金属光泽，这是因为金属对氧具有氧化亲和力，同时，这些气体还要与金属中的碳发生反应，使其表面脱碳;如果炉气中含有一氧化碳或甲烷气体，还会使金属表面增碳;对于化学性质非常活泼的Ti、Zr以及难熔金属W、Mo、Nb、Ta等，在空气炉中加热，除了要生成氧化物、氢化物、氮化物外，还要吸收这些气体并向金属内部扩散，使金属材料的性能严重恶化。这些氧化、 ...... （共2264字） [阅读本文]>>
真空热处理金属在真空(比一个大气压低得多的压力)条件下的固态相变(也包括其他非相变的组织状态变化)现象和理论是真空热处理原理的核心，是制订真空热处理工艺规范、操作方法以及选择设备的重要依据。目前，热处理工艺主要是
.jpg)
真空热处理真空净化作用指的是，当金属表面带有氧化膜、轻微的锈蚀、氮化物、氢化物等，在真空中加热时，这些化合物即被还原、分解或挥发而消失，从而使金属获得光洁的表面。新鲜的金属表面一旦与空气接触，即要生成一层氧化膜或
真空热处理真空中加热金属时，在低温下，炉内的水分和空气中的氮、氧以及一氧化碳，尤其是在工件上涂覆的油脂和其他杂质等会蒸发逸散。当温度上升到800℃以上时，从工件的表面会放出氢和氮及氧化物的分解气体，完成脱气的作用
真空热处理在真空气氛中加热具有别的介质(大气、可控气氛、盐浴)加热不具备的特点。因为，一般加热实际上不能够在广泛温度范围和普遍条件下都完全保持金属炽热表面与气氛碳势严格平衡和不起任何化学反应，氧化、脱碳、增碳等现

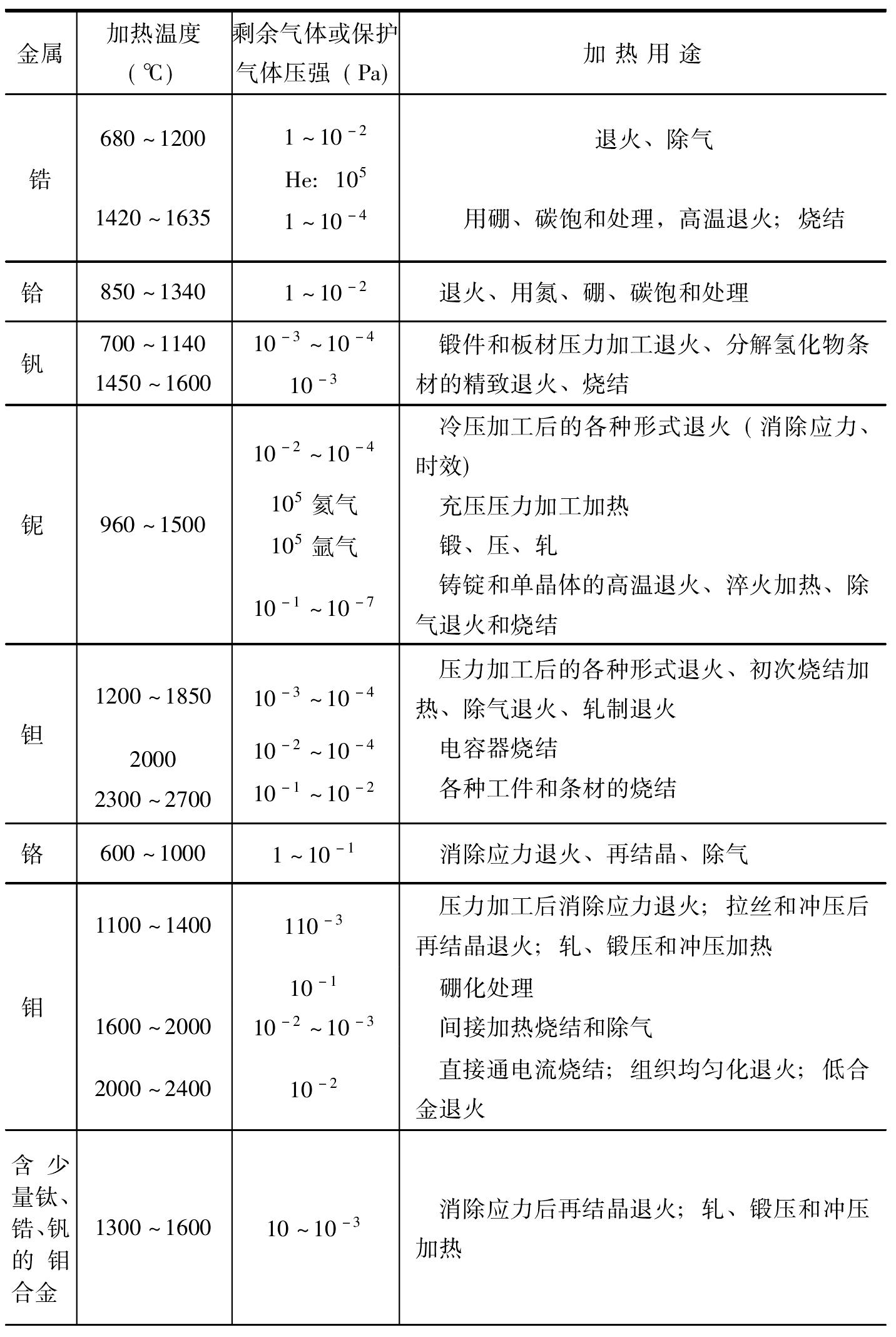

真空热处理1.钛、锆、铪的真空加热和真空退火钛、锆、铪是ⅣB族金属。它们在高温下性质活泼，易与碳、氢、氧、氮等元素发生化学反应，造成这些材料的综合力学性能下降，寿命降低或破坏。钛、锆、铪加热规范及退火工艺参数如表
上一篇
