(1) 尺寸注法的三要素： 尺寸注法的三要素 (GB/T 4458.4—2003) 见表1.1.7。
表1.1.7 尺寸标注的三要素
标注
要素说明及图例尺
寸
界
线尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线[图(a)、图(g)]
尺寸界线一般应与尺寸线垂直，必要时才允许倾斜。在光滑过渡处标注尺
寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线[图(b)]
标注角度的尺寸界线应沿径向引出。标注弦长的尺寸界线应平行于该弦的
垂直平分线[图(c)]。标注弧长的尺寸界线应平行于该弧所对圆心角的角
平分线[图(d)]，当弧度较大时，可沿径向引出[图(e)]
续表
续表
...... （共546字） [阅读本文]>>

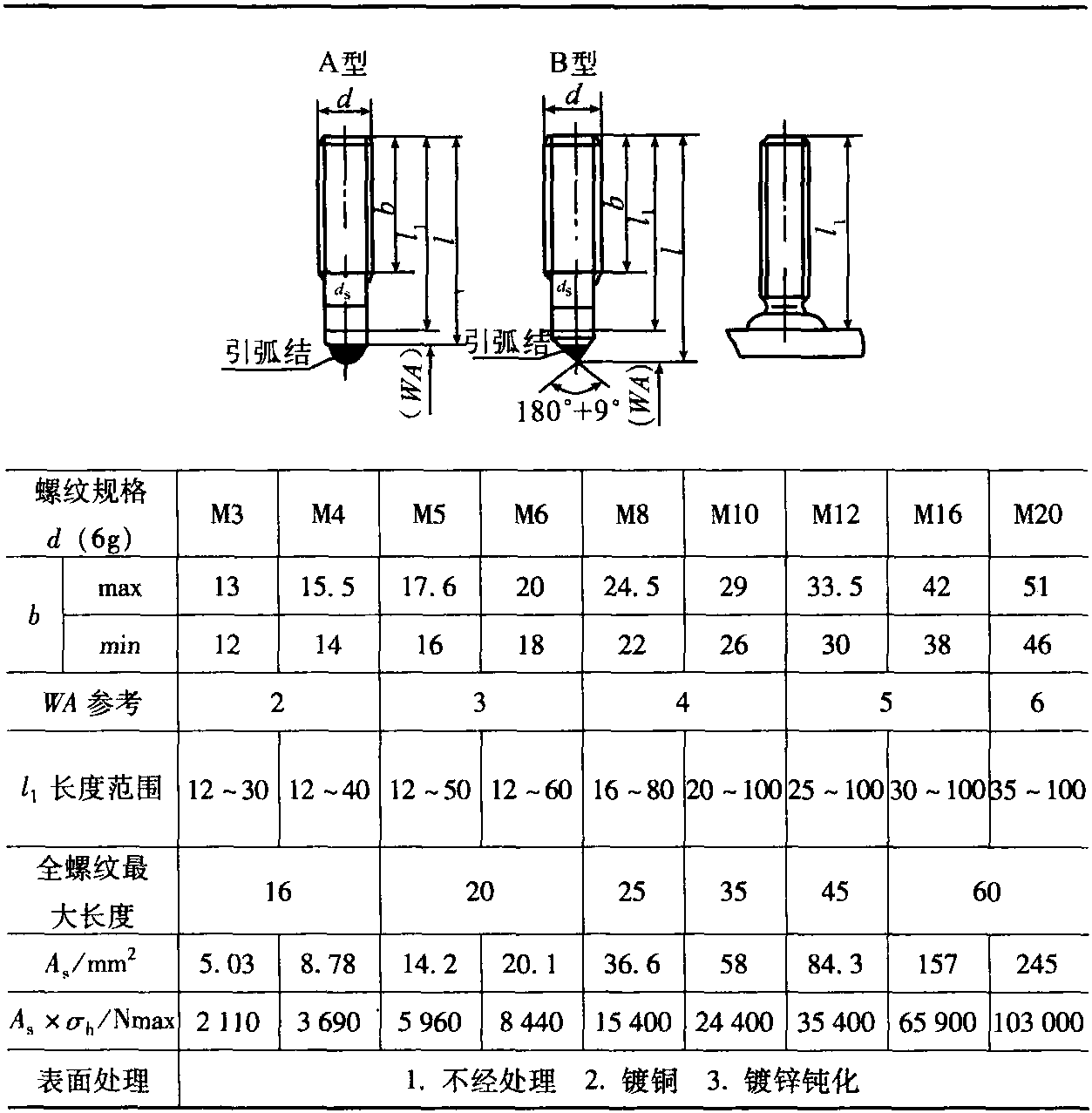

机电五金机动弧焊用焊接螺柱 (GB/T 902.2—1989) 的型式规格见表1.2.23。表1.2.23 机动弧焊用焊接螺柱的尺寸规格/mm注：①长度小于或等于全螺纹最大长度时制成全螺纹。②WA为焊接螺柱的

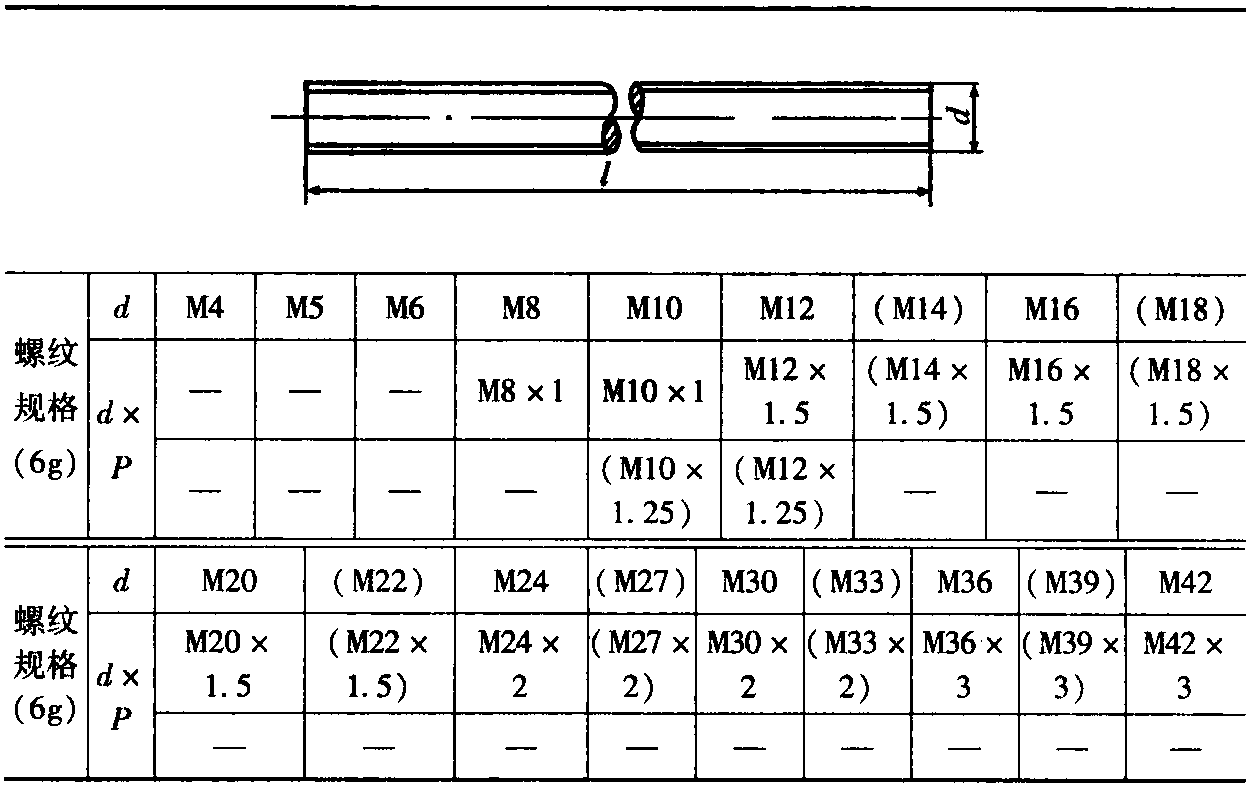

机电五金螺杆(GB/T 15389—1994) 的螺纹通常是细牙螺纹，用于较厚的机件的连接。其规格型式见表1.2.24。表1.2.24 螺杆的尺寸规格/mm注：①尽可能不采用括号内的规格。②螺杆长度l系列为1

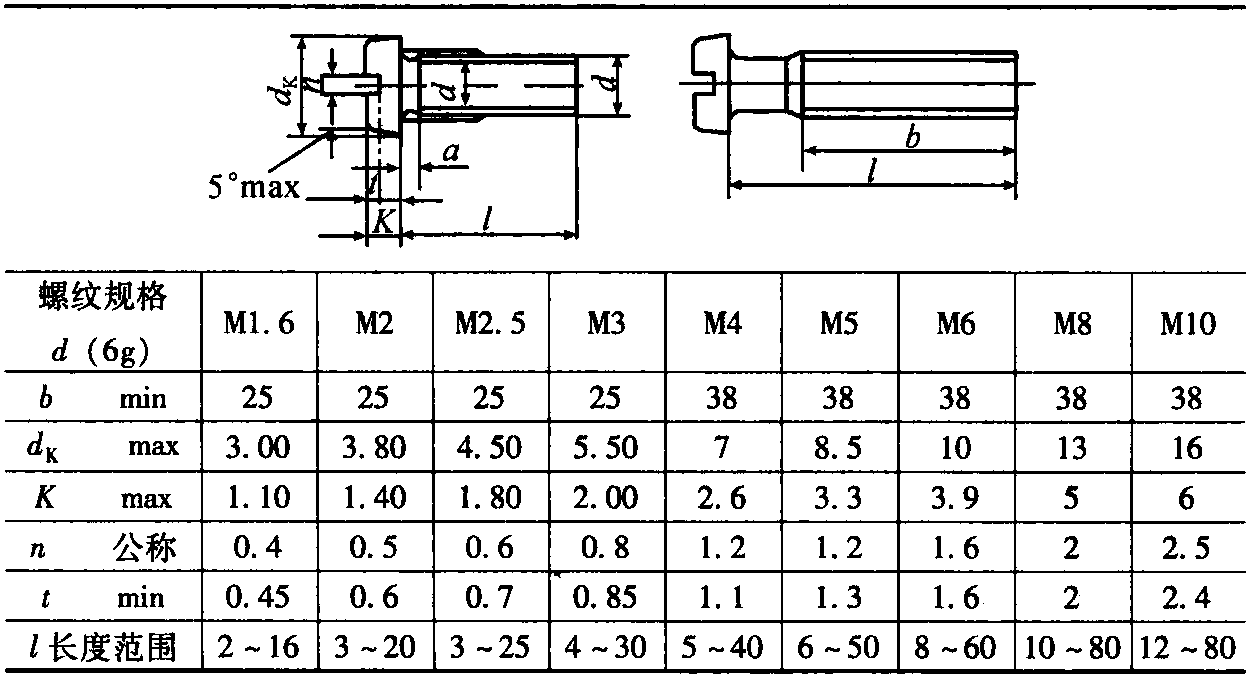

机电五金开槽圆柱头螺钉(GB/T65—2000) 应用很广泛，只需用一字头螺丝刀即可操作，常用于小型零配件的连接。其规格型式见表1.3.1。表1.3.1 开槽圆柱头螺钉的尺寸规格/mm注：公称长度系列为：2～

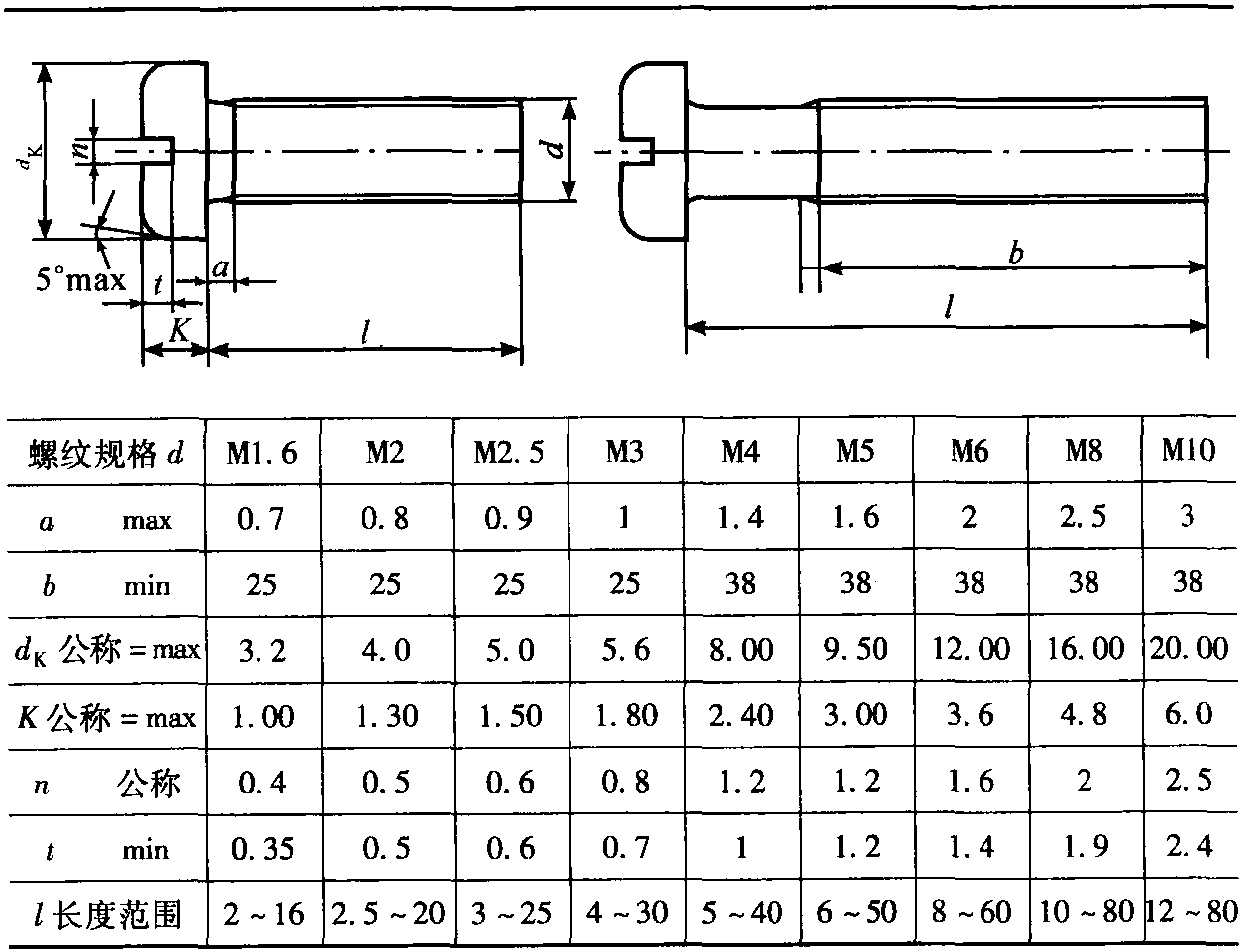

机电五金开槽盘头螺钉(GB/T 67—2000) 是应用最广的一种螺钉。利用螺纹连接方法，使两个零件连接成一个整体。旋下螺钉即可使两个零件分开。其型式规格列于表1.3.2。螺钉的尺寸代号和标注应符合GB/T

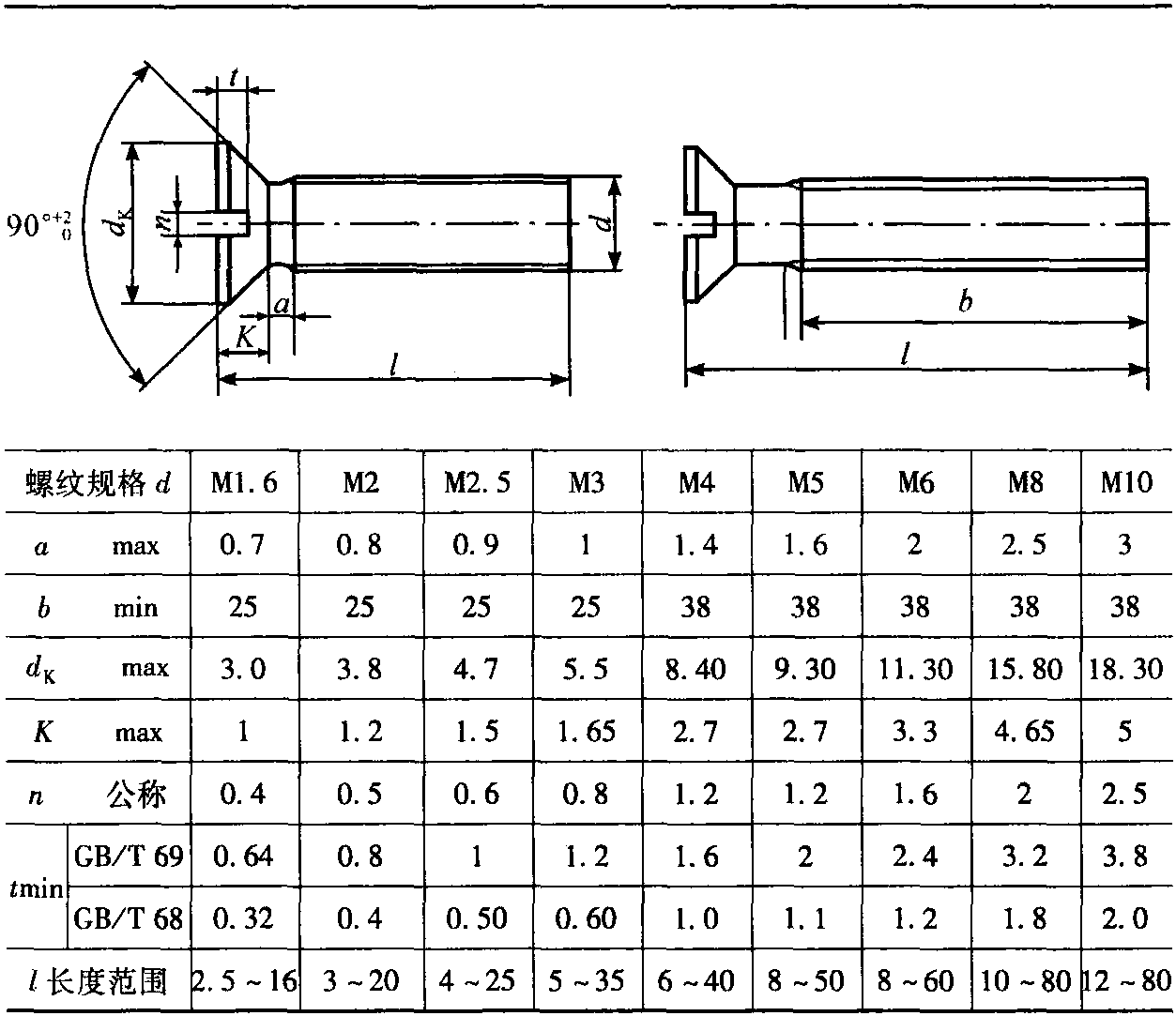

机电五金开槽沉头螺钉主要用于不允许钉头露出机件平面的地方。开槽沉头螺钉与半沉头螺钉相似，但头部弧形顶端略露，较光滑美观，多用于仪器或较精密的机件上。开槽沉头螺钉(GB/T 68—2000) 的型式规格列于表1
