3.1 发电机转子组装技术
3.1.1 发电机转子结构
3.1.1.1 无轴式圆盘焊接结构
发电机转子为无轴式圆盘焊接结构，转子支架为斜形腹板焊接结构。组装后的转子外形尺寸为φ18738mm×3639mm，总重量为1780t，转动惯量GD2＝450000t·m2。
发电机为立轴半伞式结构。转子主要由转子中心体、扇形支臂、键槽板、磁轭、磁极、上下压板、永久螺栓、上下挡风板、刹车板等部件组成，通过组装、焊接、叠片、磁轭热套、磁极挂装等工序现场组装而成。

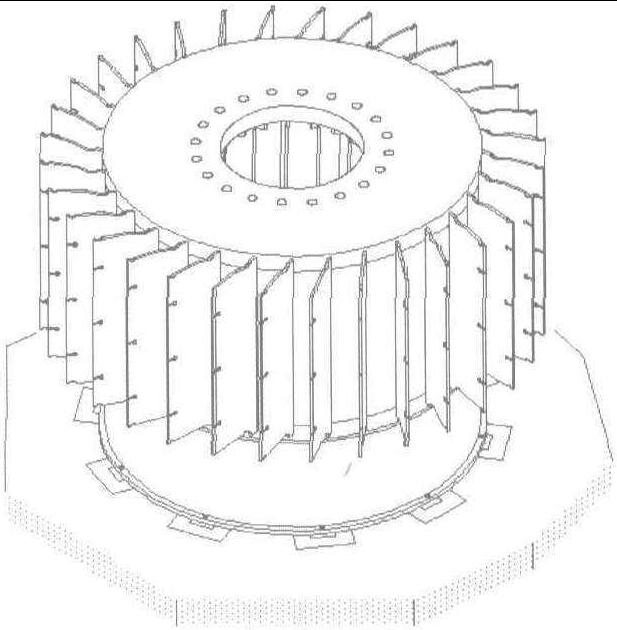

>图3-3-1 转子中心体结构
由上下法兰、加强筋在厂家焊接、精加工而成。圆周均布32块35mm厚的斜形支撑板。如图3-3-1所示。
上法兰机加工有20个φ115mm的螺栓连接孔。在安装时通过
...... （共11724字） [阅读本文]>>
