(1) 河床段断层塞按固端混凝土梁处理。见表11-3-1和图11-3-1。
(2) 岸坡7坝段混凝土深塞处理。按最不利的夹泥层间错动面控制，顺断层明挖达13.5m，见图11-3-2。
表11-3-1 陈村水电站坝基断层处理深度
坝 段混凝土塞深度d
(m)断层宽度(m)混凝土塞高宽比底部b平均Bd/bd/B一般4.5～8.61.8～4.05.0～8.02.0～3.30.7～1.6157.05.69.61.30.7

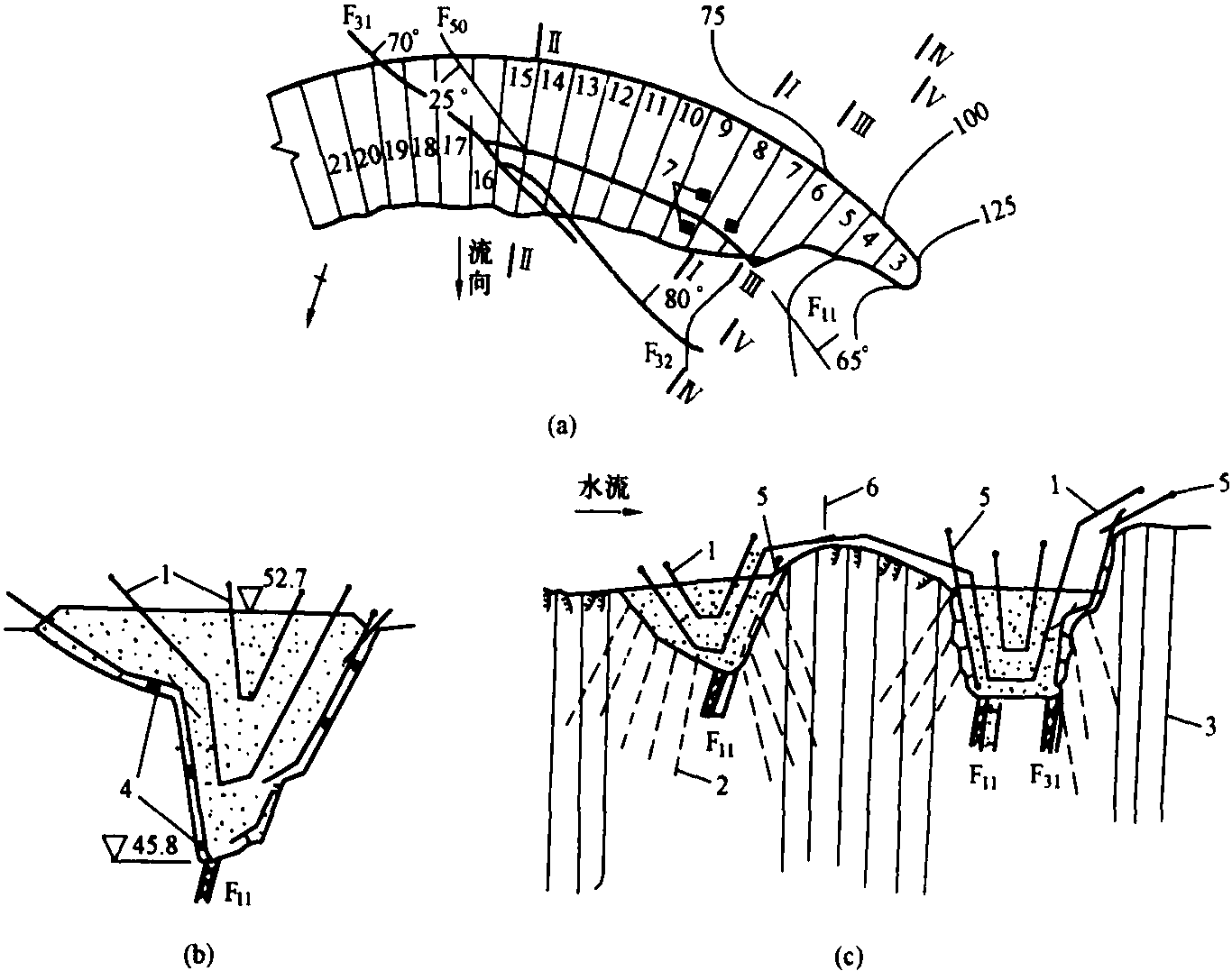

图11-3-1 陈村坝基河床段断层处理
(a) 断层平面图; (b) Ⅰ-Ⅰ; (c) Ⅱ-Ⅱ
1—冷却水管;2—浅孔固结孔;3—深孔固结孔;4—重复灌浆盒;5—接触灌浆管;6—纵缝;7—倒垂线孔
图11-3-2 陈村7坝段坝基F11断层深塞处理
(a) Ⅲ-Ⅲ (见图11-3-1); (b) A-A
1—层间错动面;2—深孔固结孔;3—坝脚加宽
(3) F11断层洞挖回填处理。在 ...... （共1311字） [阅读本文]>>
