1. 扩孔钻的结构特点
扩孔钻的结构如图5.4-1所示。有带柄扩孔和套式扩孔钻两种。带柄扩孔钻由工作部分和柄部组成，工作部分有三个刀齿及螺旋槽组成;套式扩孔钻有四个刀齿及螺旋槽组成。刀齿前端有120°锥角的切削刃而无横刃。为减少加工时与孔壁的摩擦，刀齿外圆全长上具有带微量倒锥的刃带。

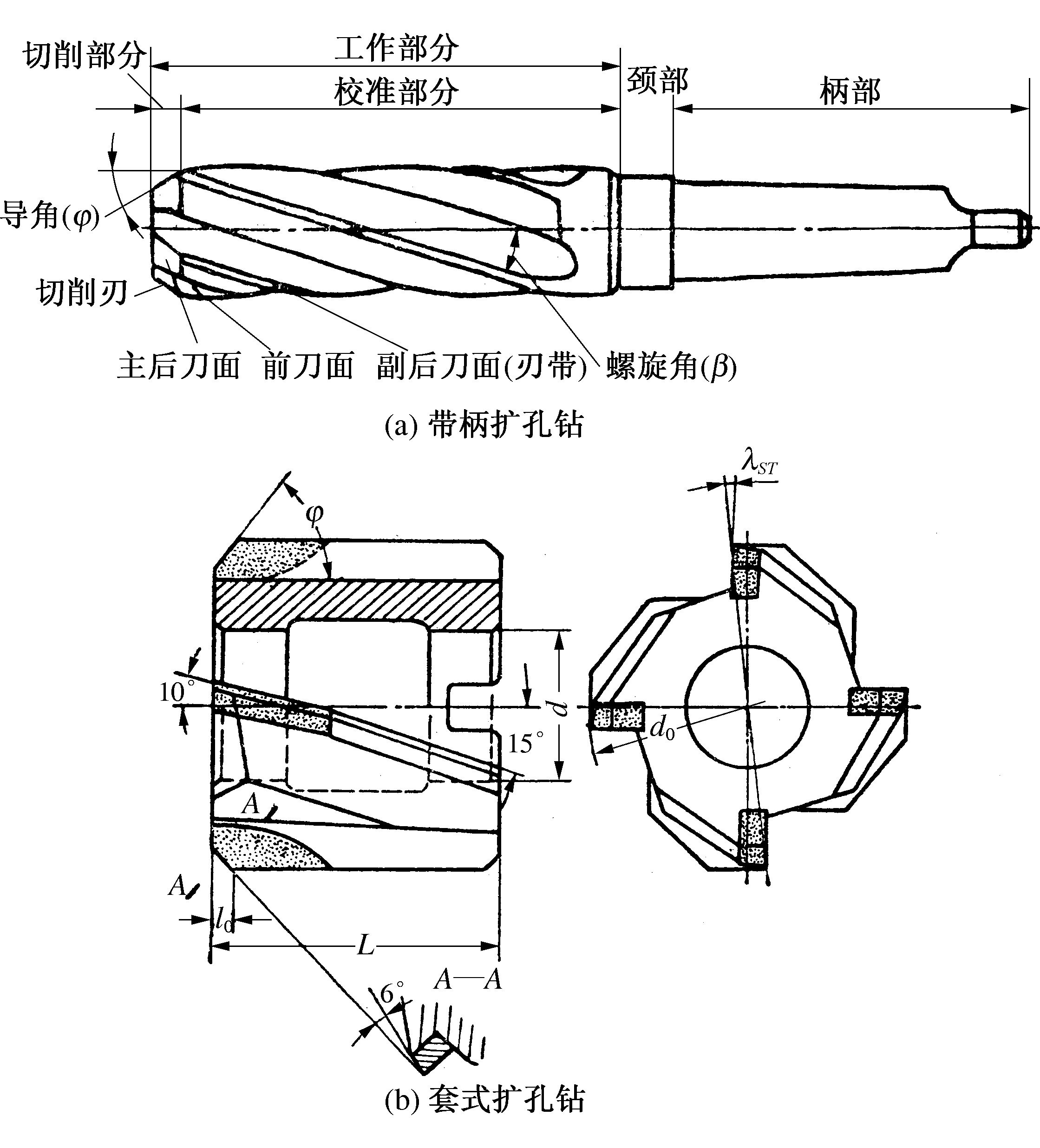

图5.4-1 扩孔钻
扩孔钻与麻花钻相比，扩孔钻刀齿数多，无横刃，容屑槽浅，因而扩孔钻刚度、强度较大，导向性和切削条件较好。扩孔钻的加工质量和生产率都比麻花钻头高，所以在扩孔加工中，使用扩孔钻比麻花钻头更有利。
2. 扩孔钻的类型、规格及标准代号(表5.4-1)
3. 双刃可调扩孔钻
双刃可调扩孔 ...... （共1580字） [阅读本文]>>
