1.8 内六角紧定螺钉

分类：机电五金994字

内六角紧定螺钉(GB/T 77、78、79—2000) 有平端、锥端、圆柱端三种。主要用来固定零件的相对位置，使用时，把螺钉旋入待固定的机件螺孔中，以螺钉的末端紧压在另一机件的表面上，使前一机件固定在后一机件上。内六角紧定螺钉适用于钉头不外露的要求，使用较广泛。其型式和规格见表1.3.8。

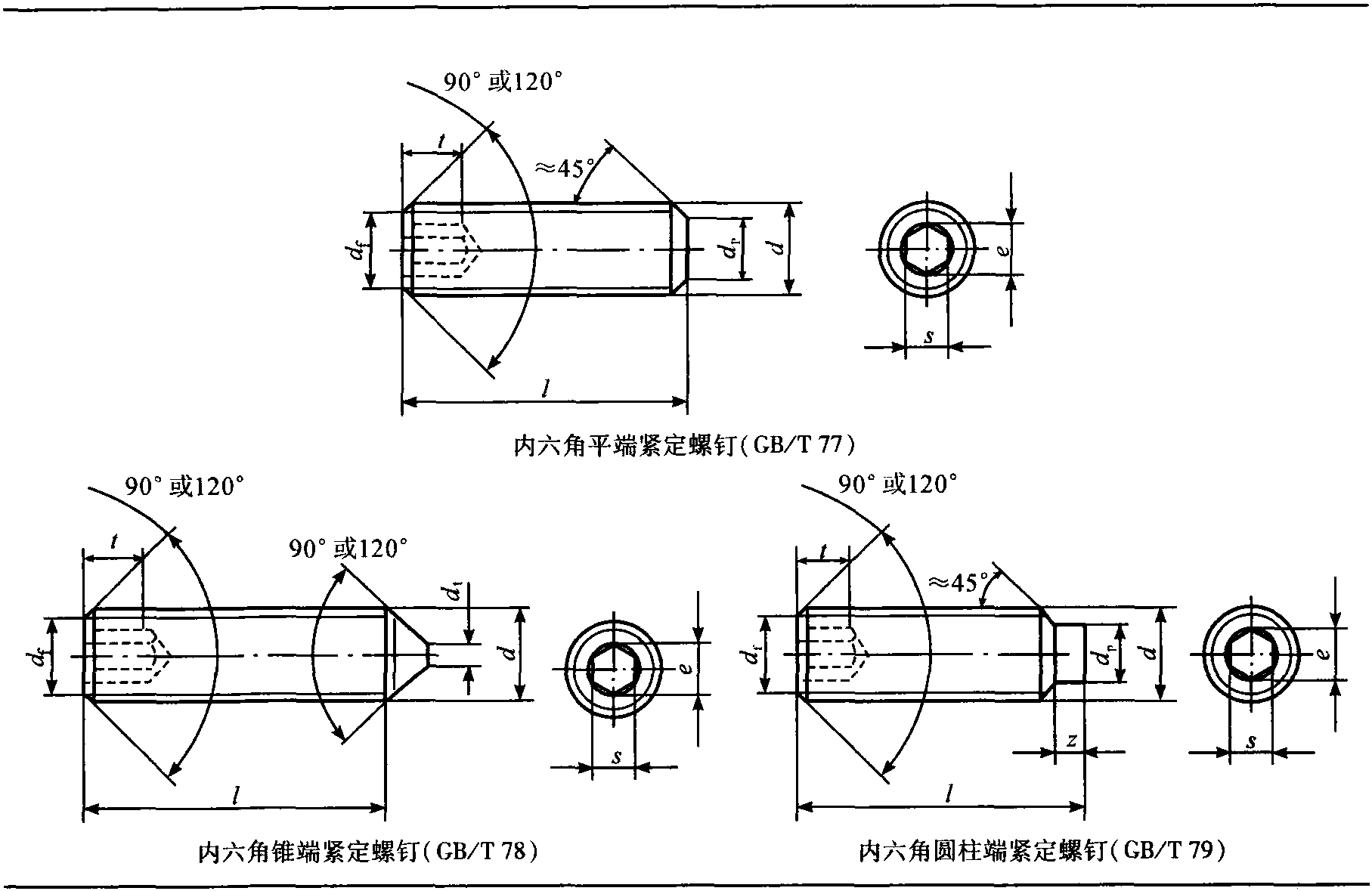

表1.3.8 内六角紧定螺钉型式规格/mm

续表

螺纹规格dM1.6M2M2.5M3M4M5M6M8M10M12M16M20M24螺距P0.350.40.450.50.70.811.251.51.7522.53dpmax0.801.001.502.002.503.54.05.57.008.5012.0015.0018.00df≈螺纹小径e min0.8031.0031.4271.732.32.873.444.585.726.869.1511.4313.72s 公称0.70.91.31.522.5345681012z短圆

柱端max0.650.750.881.001.251.501.752.252.753.254.35.36.3min0.400.500.630.751.001.251.502.0 ......     （共994字）    [阅读本文]>>
