1.16 方头短柱锥端紧定螺钉

分类：机电五金258字

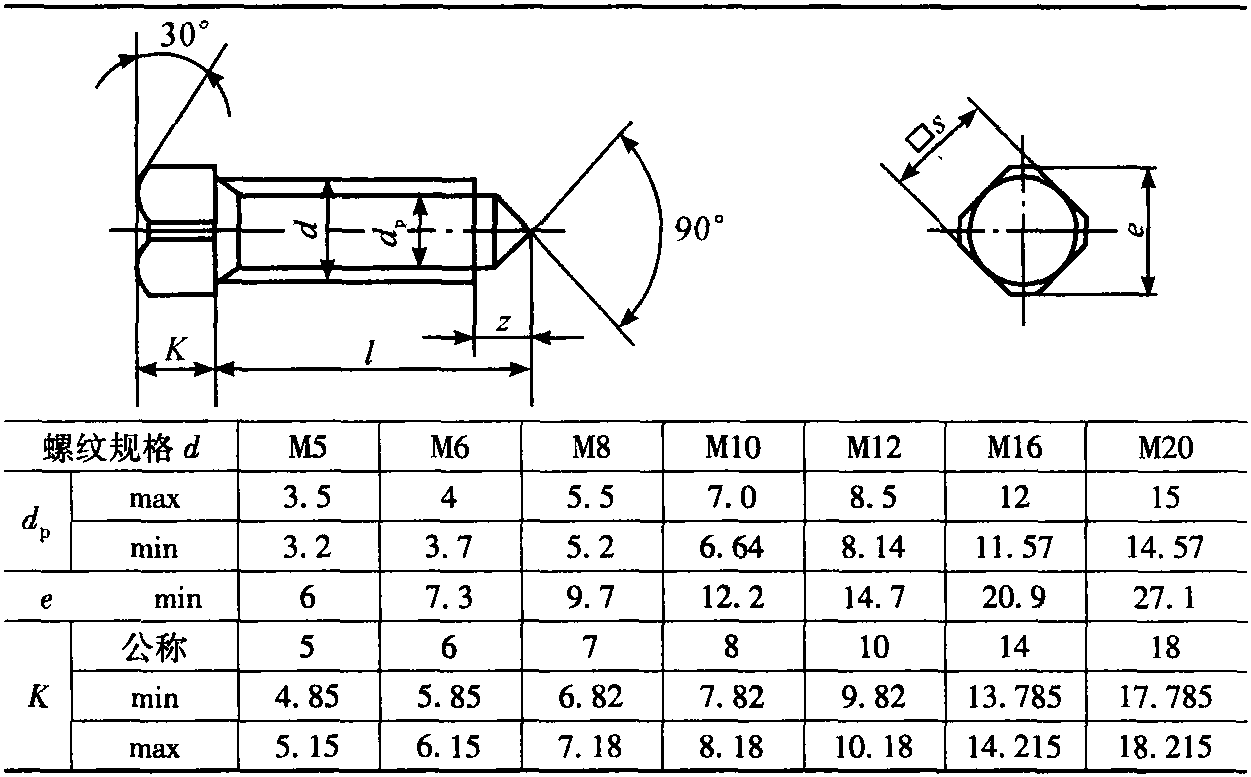

方头短柱锥端紧定螺钉(GB/T 86—1988) 的型式规格见表1.3.16。

表1.3.16 方头短圆柱锥端紧定螺钉尺寸规格/mm

续表

螺纹规格dM5M6M8M10M12M16M20zmax3.84.35.36.37.369.3611.43min3.54567911s公称56810121722min4.825.827.789.7811.7316.7321.67max56810121722l通用范围12～3012～3014～4020～5025～6025～8040～10 ......     （共258字）    [阅读本文]>>
