1. 先导截止阀
先导截止阀的结构如图3-4-123所示，先导截止阀是一个手动操作的开关阀。先导截止阀内的阀柱因先导控制截止杆的移动而转动，从而将流到先导阀的先导油接通或切断。

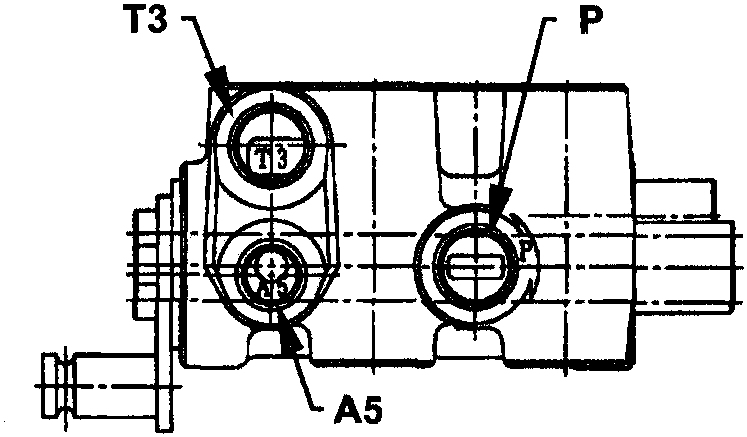

A1. 右先导阀 A2. 行走先导阀 A3. 左先导阀 A4. 信号控制阀 (油口PI) A5. 信号控制阀 (油口PH) P. 初级先导压力 T1. 行走先导阀 T2. 左先导阀 T3. 右先导阀 T4. 液压油箱
图3-4-123 先导截止阀的结构
(1) 当先导控制截止杆在锁紧位置时阀的工作原理。先导截止阀设置在空挡位置，来自先导泵的压力油不能流进先导阀，但被接通到减振阀。先导阀一侧的先导油被接通到液压油箱，先导截止阀内的排放通道打开。
(2) 当先导控制截止杆在松 ...... （共1729字） [阅读本文]>>
