(一) 发动机转速的检测
1. 说明
(1) 使用内置诊断系统或Dr.EX测量发动机转速。如果没有内置诊断系统或Dr.EX，那么用发动机转速表。
(2) 测量发动机的各模式转速。注意： 进行所有其他试验之前要先测量发动机转速，检查发动机转速是否达到技术规格，如果发动机转速没有调整正确，那么其他所有性能数据都是不可靠的。
2. 准备工作

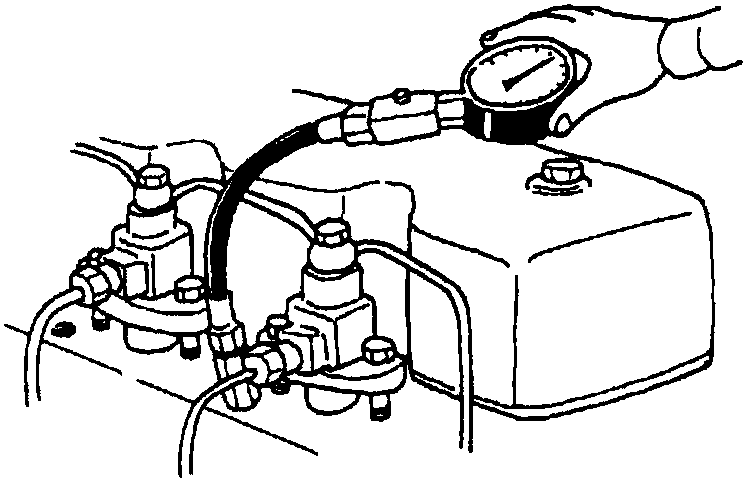

(1) 选择内置诊断系统或Dr.EX监测功能，如果使用发动机转速表，那么可把转速传感器2安装到喷油管1上，如图3-7-1所示。
图3-7-1 发动机转速的检测 (1)
(2) 给机器加温，使发动机冷却液温度达到50℃以上，液压油温度达到 (50±5)℃。注意： 绝对不能重新调整限位挡块3，如图3-7-2所 ...... （共14738字） [阅读本文]>>
