(一) 初始先导压力的检测
1. 准备工作
(1) 发动机正确熄火。
(2) 按压液压油箱顶部的放气阀，以释放剩余压力。

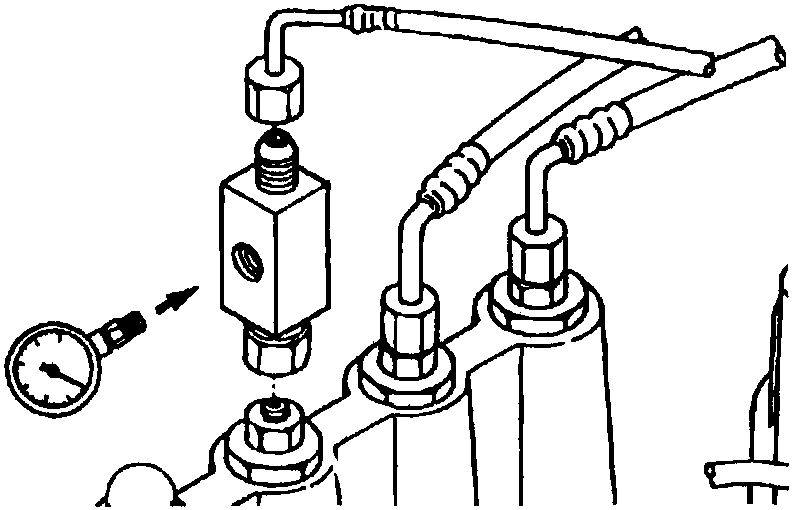

(3) 如图3-7-43所示，拆卸先导过滤器上的螺塞。在拆下的螺塞孔中 (压力检查口) 安装接头 (ST6069) 和压力表(ST6942)。
(4) 启动发动机，确认压力表连接处没有漏油现象。
(5) 保持液压油温度为 (50±5)℃。
2. 测量
(1) 按表3-7-6所示选择开关位置。
图3-7-43 初始先导压力的检测
表3-7-6 选择开关位置
发动机控制表盘动力模式开关工作模式开关自动空转/加速选择器快速空转P模式挖掘模式OFF慢速空转P模式挖掘模式OFF
(2) 测量上述每项规定设定中的先导压力。
(3) 重复测量3次并计算平均值。
3. 评定
性能标准参见表3-7- ...... （共22798字） [阅读本文]>>
