工业管道施工图，指压缩空气、氧气、乙炔、煤气、输油以及化工、化纤等工业中，按生产工艺流程的要求，用管道把单个机械设备或车间连接成完整的生产工艺流程。这类表达生产过程与联系的图样称为工业管道施工图。
工业管道施工图包括工艺流程、设备布置图和管路布置图。
一、管道施工图特点
1. 示意性

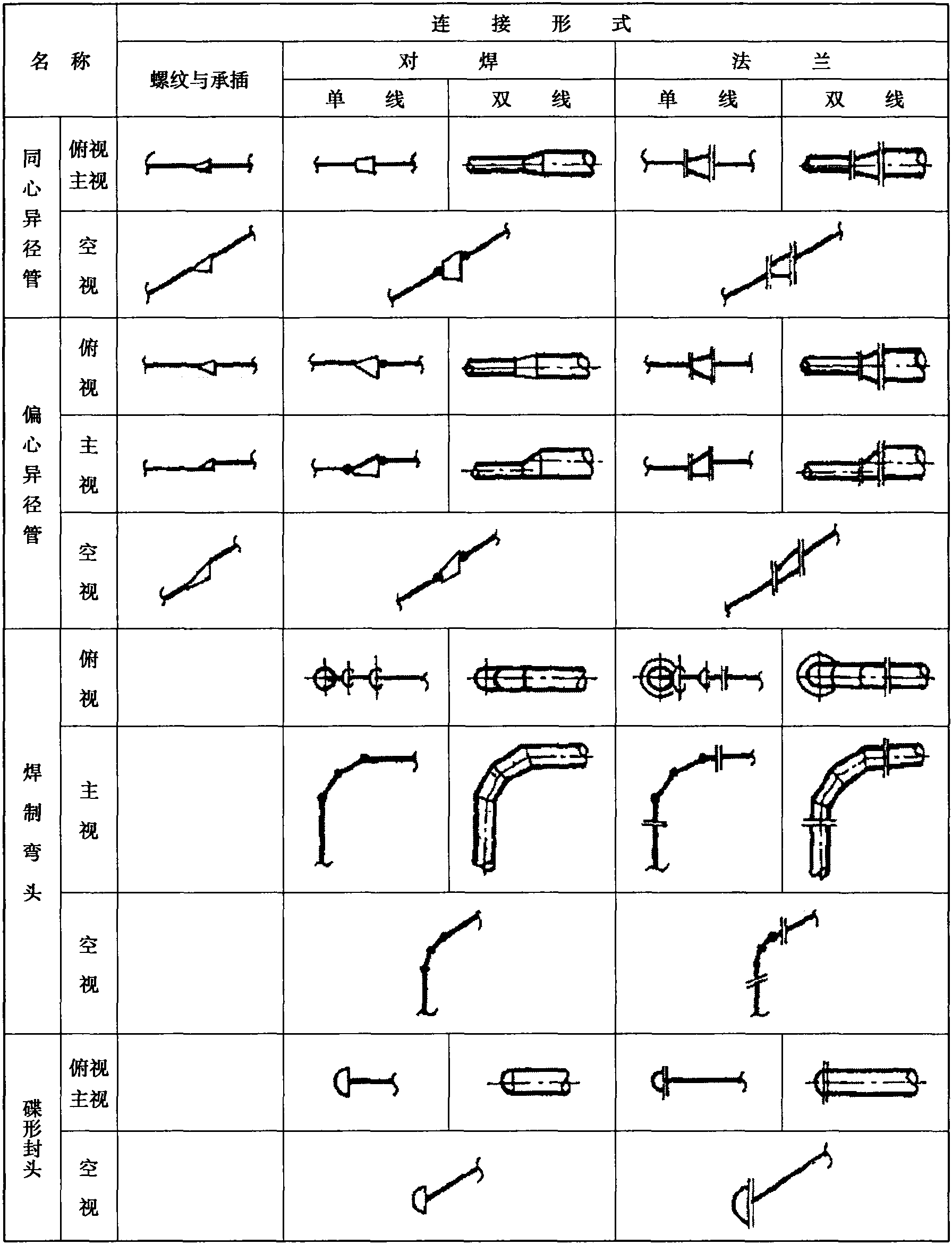

管道施工图是示意性画出的，图纸中以不同的线型来表示不同介质或不同材质管道，图样上管件、附件、器具设备等都用图例符号表示。这些图例和图线只能表示管线及其附件等安装位置，而不能反映安装的具体尺寸和要求。
2. 附属性
管道对建筑物依附性很强，看这类施工图必须对建筑物的构 ...... （共8122字） [阅读本文]>>
