零序电抗继电器在实际使用中是与以正序电压为极化电压的接地阻抗继电器组成“与” 逻辑构成接地距离保护的第Ⅰ、 Ⅱ段。零序电抗继电器是用零序电流İ0作为极化量的。 在第三章第四节的式 (3-61) 中写出了零序电抗继电器的动作方程，现在重写如下 ...... （共6110字） [阅读本文]>>

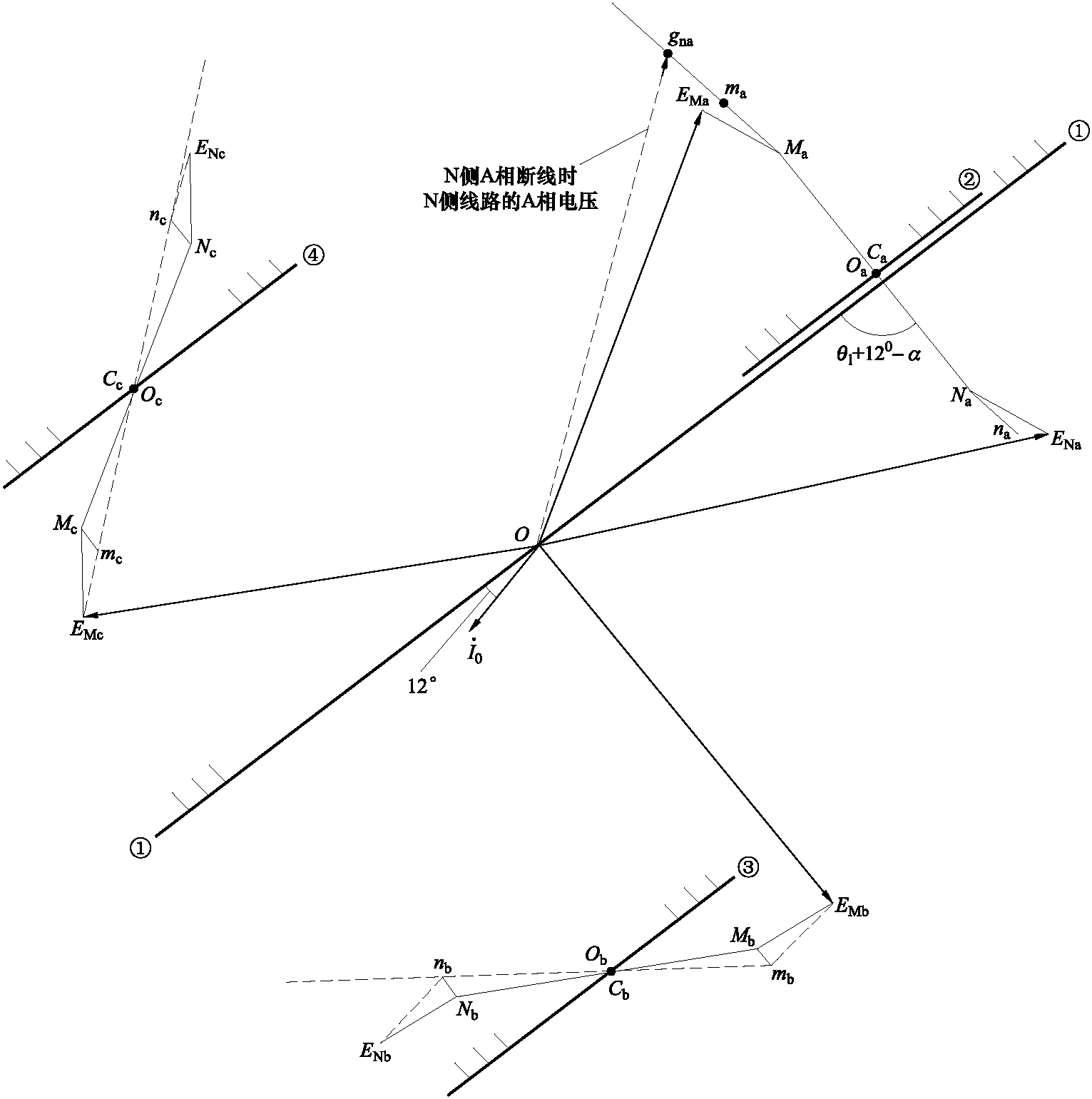

式中P表示A、 B、 C，P是保护安装处的相电压，İP和İ0是流过保护的相电流和零序电流，K是输电线路的零序电流补偿系数， 分子部分P-(İP+K3İ0)Zset是阻抗继电器的工作电压′P。(一)输电线路两相运行和两相运行同时伴随振荡时，M端零序电抗继电器的动作行为分析在本章第一节分析两相运行以及两相运行伴随振荡情况下，以正序电压为极化电压的接地
阻抗继电器动作行为工频变化量阻抗继电器的工作电压△OP定义为：式 (1-56) 中， (m-İmZset) 是由式 (1-3)、 式 (1-22) 表达的一般的阻抗继电器的工作电压，该工作电压的变化量就是工频变化量阻抗
阻抗继电器动作行为三相短路是对称性短路，三个接地阻抗继电器和三个相间阻抗继电器都是故障相或者故障相间的继电器，其动作行为是相同的，全相运行下的振荡系统也是对称的，所以三相短路同时系统伴随振荡状态也是一种对称的运行状态，
阻抗继电器动作行为在振荡情况下发生单相接地短路可以看作是在不同的送电角下发生单相接地短路，在正常运行时发生单相接地短路可以看作是在送电角比较小的时候发生单相接地短路。所以下面分析在不同的送电角下发生单相接地短路时，工频
阻抗继电器动作行为分析在振荡情况下发生两相短路工频变化量阻抗继电器的动作行为时，可以看作是在不同的送电角下发生两相短路时分析工频变化量阻抗继电器的动作行为。而正常运行时发生两相短路，可以看作是在送电角比较小的时候发生的
阻抗继电器动作行为零序电抗继电器在实际使用中是与以正序电压往越前方向旋转θ角 (θ=0°、15°、30°) 以后作为极化电压的接地阻抗继电器组成“与” 逻辑构成接地距离保护的第Ⅰ、Ⅱ段。它的主要任务是防止故障相上的接地
