本节对CD17型直流电磁操动机构作一详细介绍。
(一) 概述
CD17型直流电磁操动机构可供操作ZN—10/1250—20、ZN—10/1250—25、ZN—10/1600—31.5、ZN—10/1600—40户内高压真空断路器，也可用于其他频繁操作的断路器。
(二) 工作原理
CD17型直流电磁操动机构结构见图4-10-1。

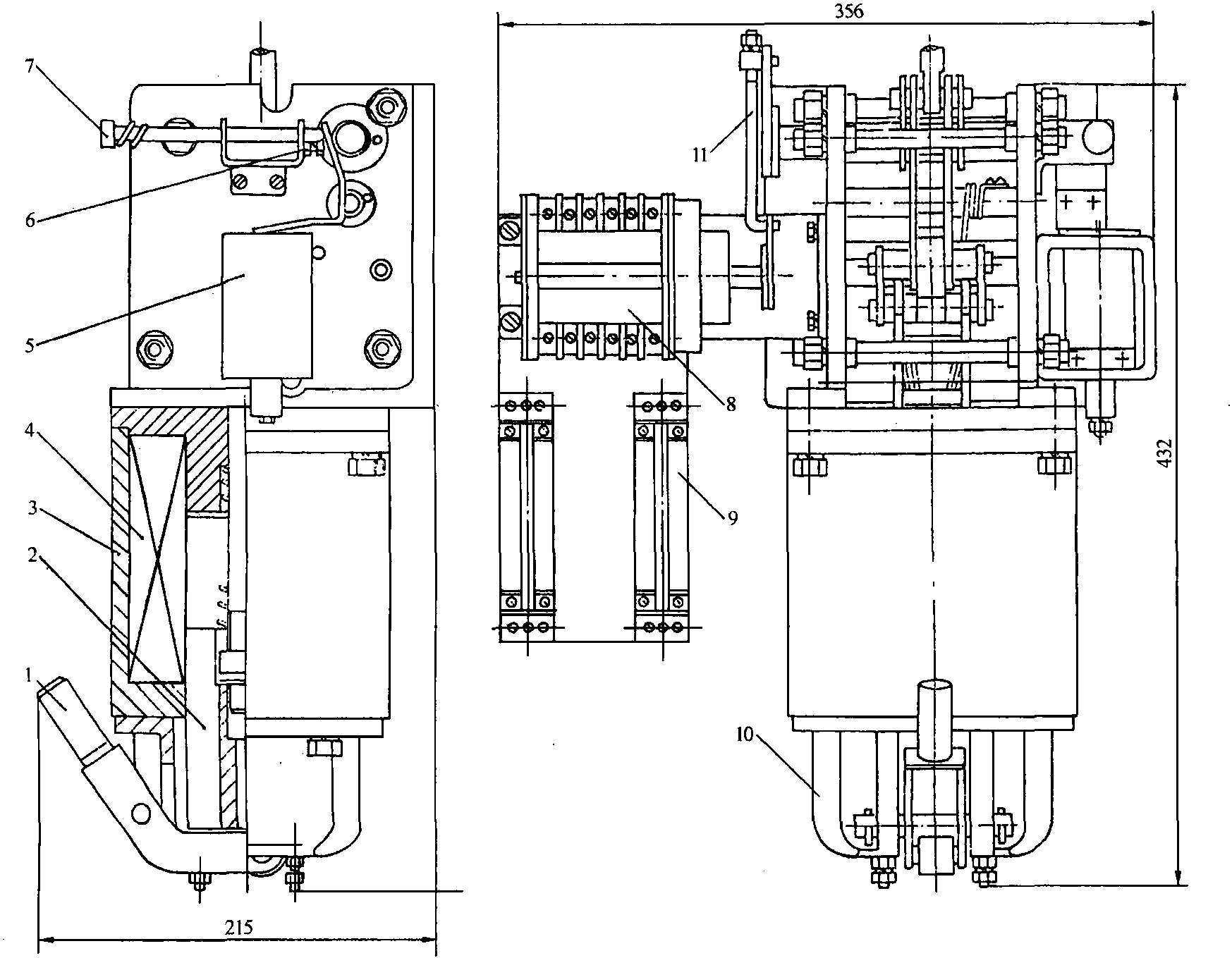

图4-10-1 CD17型直流电磁操动机构结构
1—合闸手柄;2—合闸铁芯;3—磁轭;4—合闸线圈;5—分闸电磁铁;6—调整螺钉;7—分闸按钮;8—辅助开关;9—接线排; 10—座; 11—连杆
1.合闸动作原理
CD17型直流电磁操动机构分合闸动作原理见图4-10-2。
合闸线圈通电后，铁芯顶杆1推动顶轮2，使扣板8与半轴7扣接，同时使连杆5上移并带动输出轴6转动，如图4-10-2 (b)所示 ...... （共1566字） [阅读本文]>>
