(一) 概述
为适应外贸出口和外贸工程设计的需要，本节增补了由西安高压电瓷厂按照美标ANSIC29·2生产，试验技术标准以美标ANSIC29·1为准的美标盘形悬式绝缘子内容。该型绝缘子符合厂标XC/JC—1003《出口用美标线路盘形悬式绝缘子》技术条件。
(二) 结构简介
美标盘形悬式绝缘子由瓷件、铁帽和钢脚及不低于525号硅酸盐水泥、瓷砂和石英砂胶合剂胶装而成。
(三) 技术数据
美标盘形悬式绝缘子技术数据见表7-1-1。

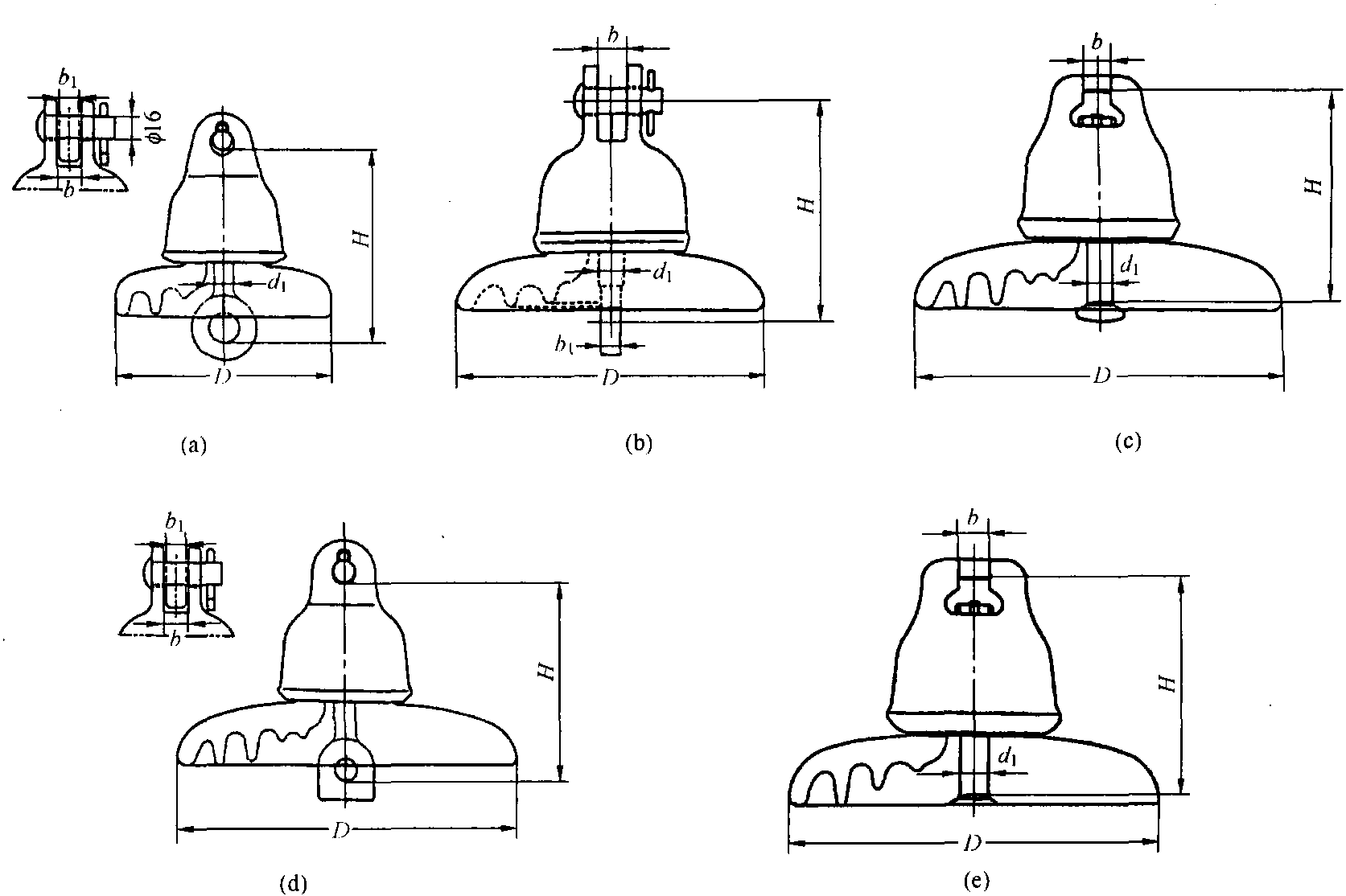

表7-1-1 美标盘形悬式绝缘子技术数据
工厂代号11161117118011811161118511871189图号(图7-1-1)abccdeee美标等级52-152-253-3 52-452-552-852-11额定机电破坏荷载 (kN)4567678070111160222主要尺寸
(mm)H140146146146146146146156D16520025 ...... （共1372字） [阅读本文]>>
