一、G系列照明配电箱
(一) 概述
G系列照明配电箱用于工业和民用建筑中，交流频率50Hz，电压220/380V、电流1250A及以下单相和三相户内，作为小型电力和照明配电之用。

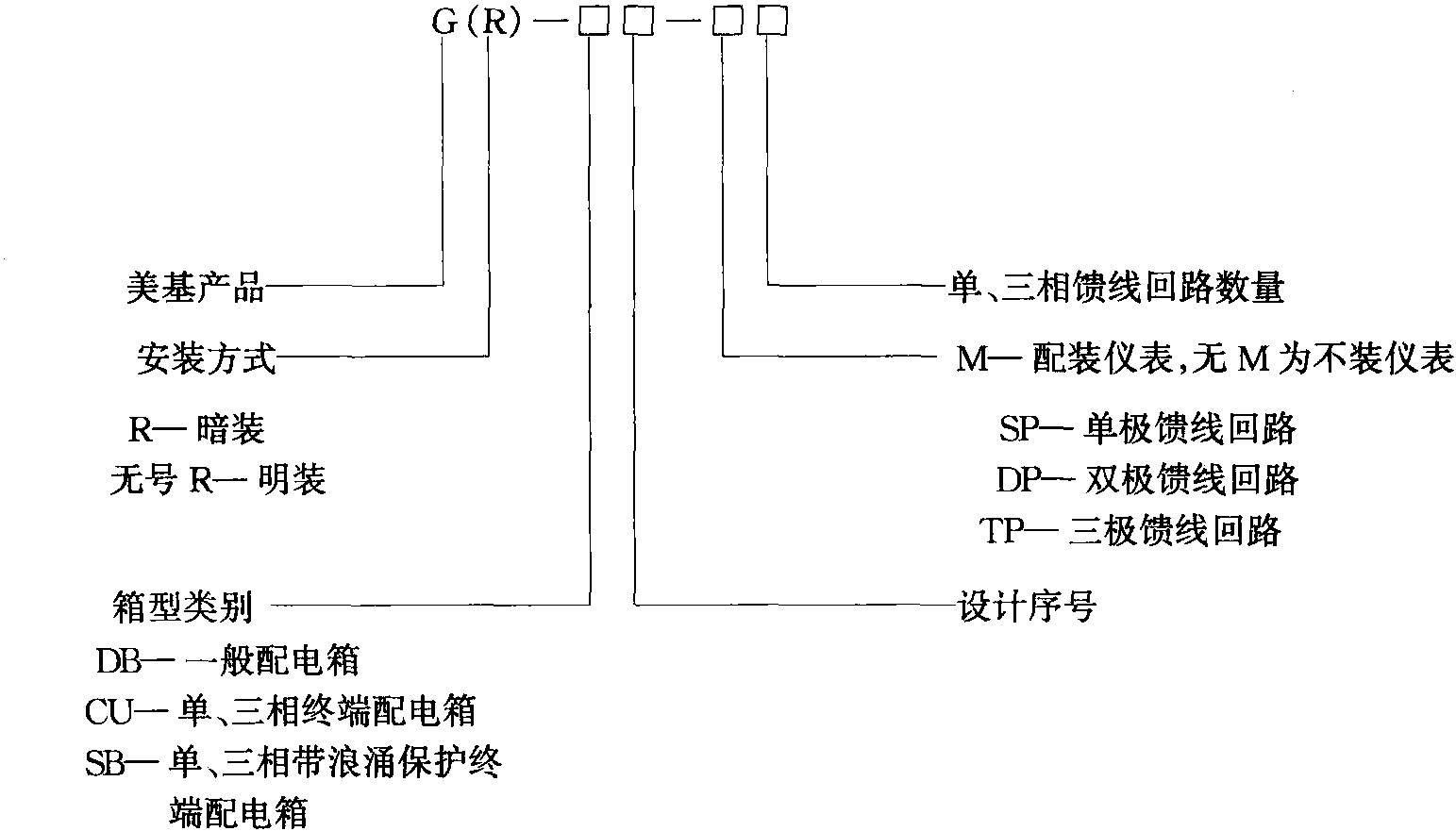

型号说明：
(二) 结构简介
配电箱箱体用钢板焊接而成，外壳采用静电喷涂处理，美观耐用，易于安装，两旁的电缆放置空间方便进出线连接。
组合方式结构紧凑，利用最直接方式将主回路与各馈线回路连接一起。
安全设计采用浇注成型的绝缘模拟组件，将主母排屏蔽隔离、操作安全可靠。
箱内馈线回路采用小型塑壳断路器，简便装配、便于扩展。
(三) 一次线路方案
本照明配电箱一次线路方案共分三类，分别为G—DB型、G—CU型和G—SB型，各 ...... （共4487字） [阅读本文]>>
