一、数值换算
图样上的尺寸基准与编程所需要的尺寸基准不一致时，应将图样上的尺寸基准、尺寸换算为编程坐标系中的尺寸，再进行下一步数学处理工作。
1.直接换算 指直接通过图样上的标注尺寸，即可获得编程尺寸的一种方法。
进行直接换算时，可对图样上给定的基本尺寸或极限尺寸的中值，经过简单的加、减运算后即可完成。

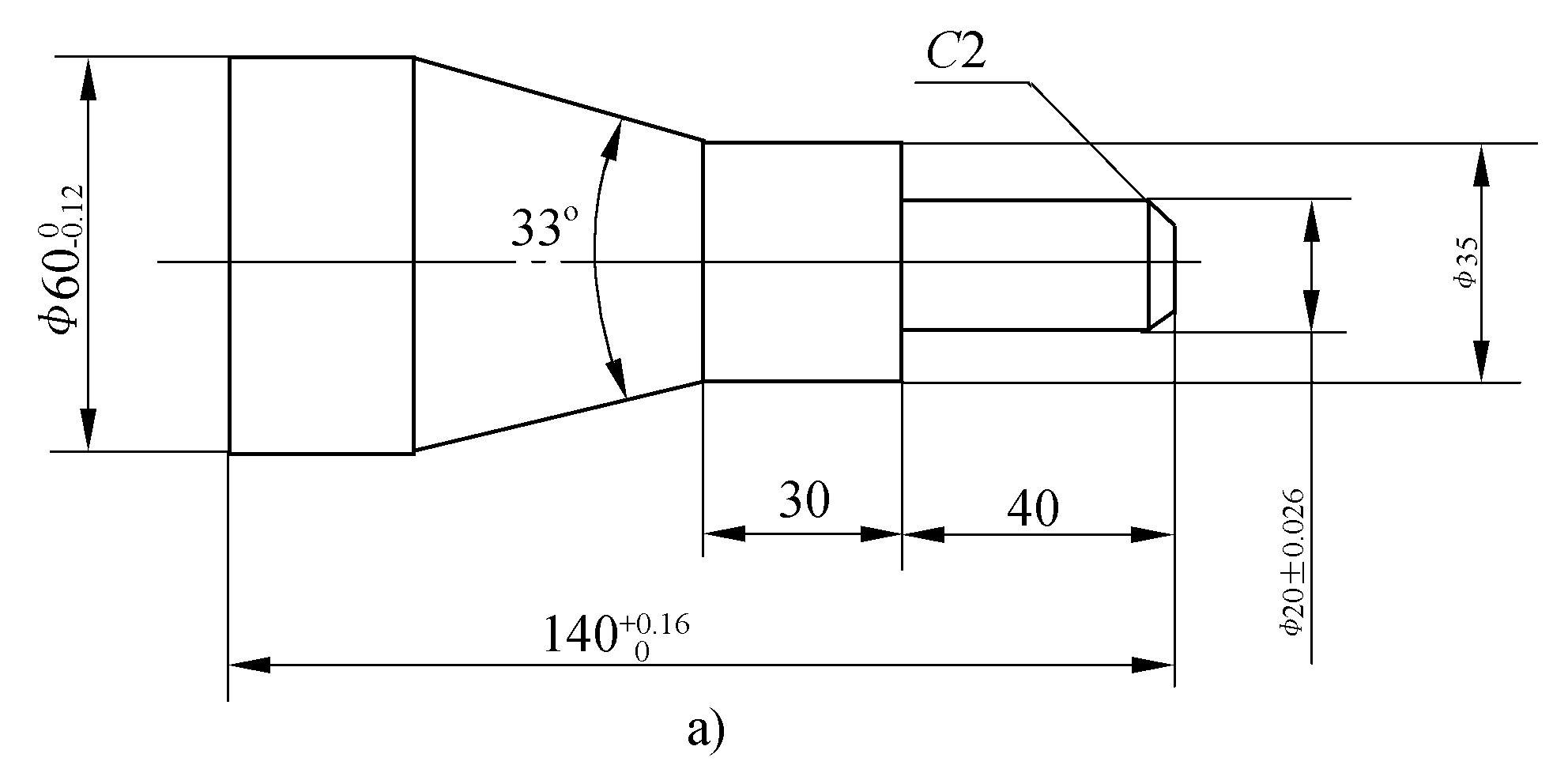

例如，在图3-9b)中，除尺寸42.1mm外，其余均属直接按图3-9a)标注尺寸经换算后而得到的编程尺寸。其中，∅59.94mm、∅20mm及140.08mm三个尺寸为分别取两极限尺寸平均值后得到的编程尺寸。
图3-9 标注尺寸换算
图3-9 标注尺寸换算
在取极限尺寸中值时，应根据数控 ...... （共2189字） [阅读本文]>>
