二、投影法的分类

通常把投影法分为两类，即中心投影法和平行投影法。

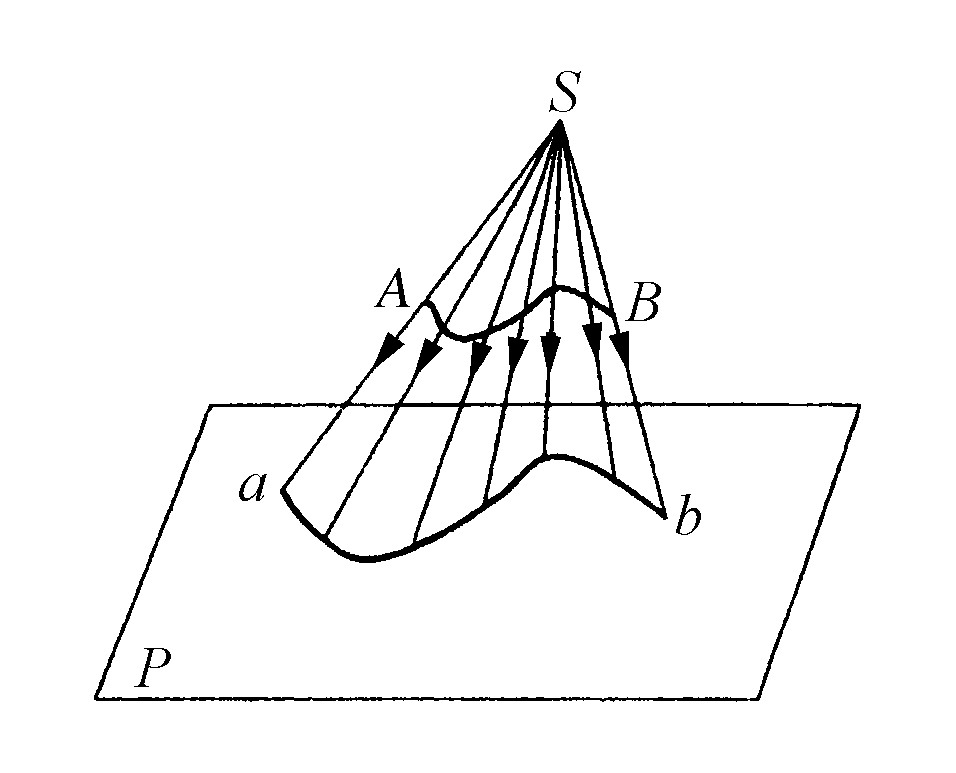

图2-2　中心投影法

1. 中心投影法(见图2-2)

如果要把P平面外的一段曲线AB投影在P平面上，则可在P平面外选择任何一点S，并由S点曲线上所有的点引直线并延长，在P平面上得到所有线的交点，并连接起来就得到曲线AB在平面P上的投影图形曲线ab。

图中，S点称为投影中心，P平面称为投影面。由S点发出，经曲线AB上任一点的直线称为投影线。曲线ab则是曲线AB在P平面上的中心投影。这种投影的方法就叫做中心投影法。

2. 平行投影法(见图2-3)

若设想将S点移开到离P平面外无穷远的地方，这时投射线就如同地面上的太阳光线一样彼此平行，如果将与P平面平行 ......     （共549字）    [阅读本文]>>
