F —制动灯开关
M6—左后转向灯
M8—右后转向灯
M21—左制动灯和尾灯
M22—右制动灯和尾灯
M25—高位制动灯
T6a—6针插头，在左尾灯处
T6b—6针插头，在右尾灯处
T6c—6针插头，蓝色，在左A柱处(11号位)
T10a—10针插头，棕色，在左A柱处(8号位)
(A5)—正极连接线(右转向信号)，在仪表板线束内
(A6)—正极连接线(左转向信号)，在仪表板线束内
(A89)—连接线(制动灯开关)，在仪表板线束内
(W1)—正极连接(54)，在后线束内
(63)—接地点，在左尾灯架上
(64)—接地点，在右尾灯架上
(87)—接地连接点，在后线束内(由(57B)分出)
(197)—接地连接点，在后线束内(由(75B)分出)

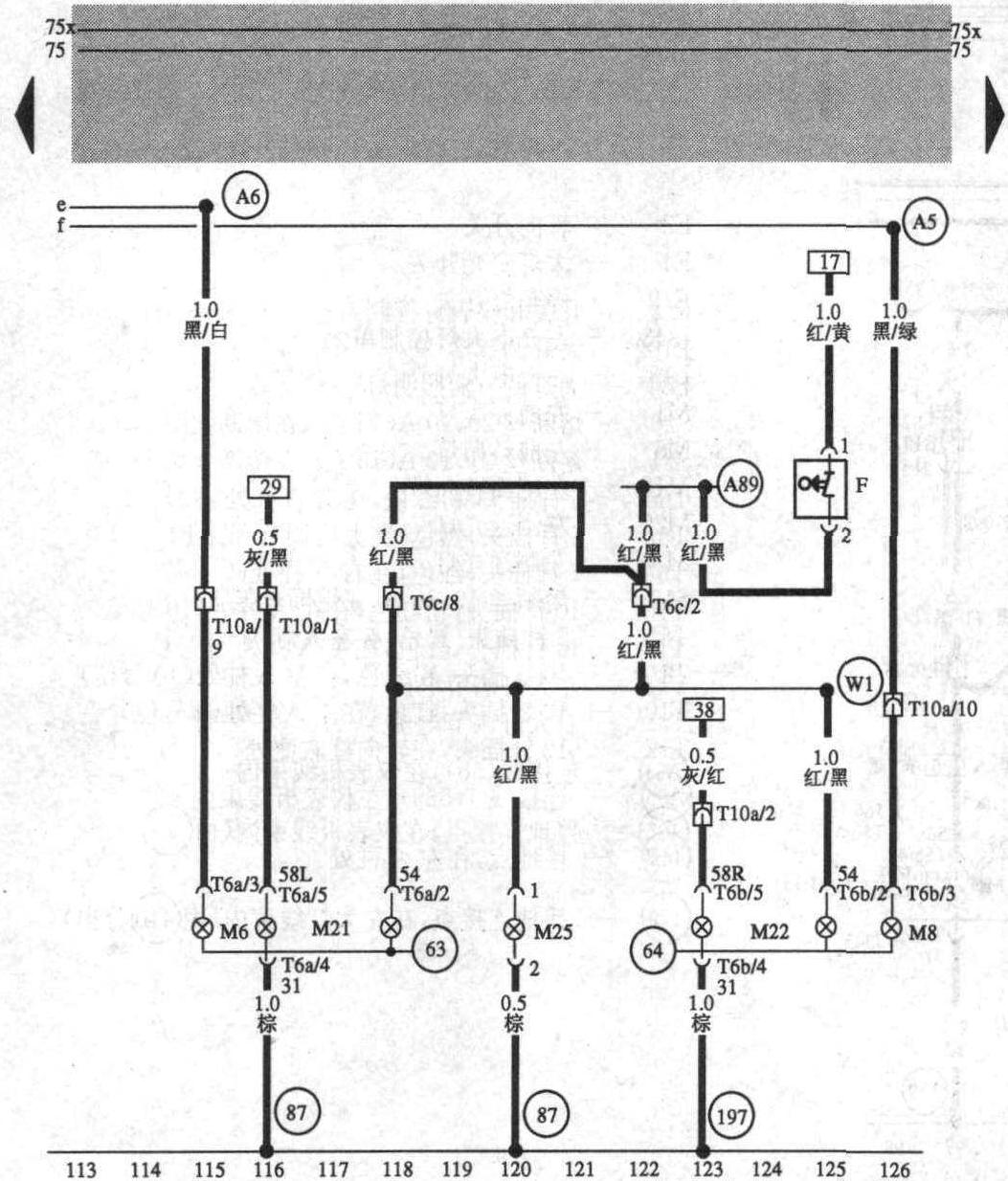

图1-9 帕萨特1.8 GSi轿车基本电气设备电路图(9 ...... （共394字） [阅读本文]>>
