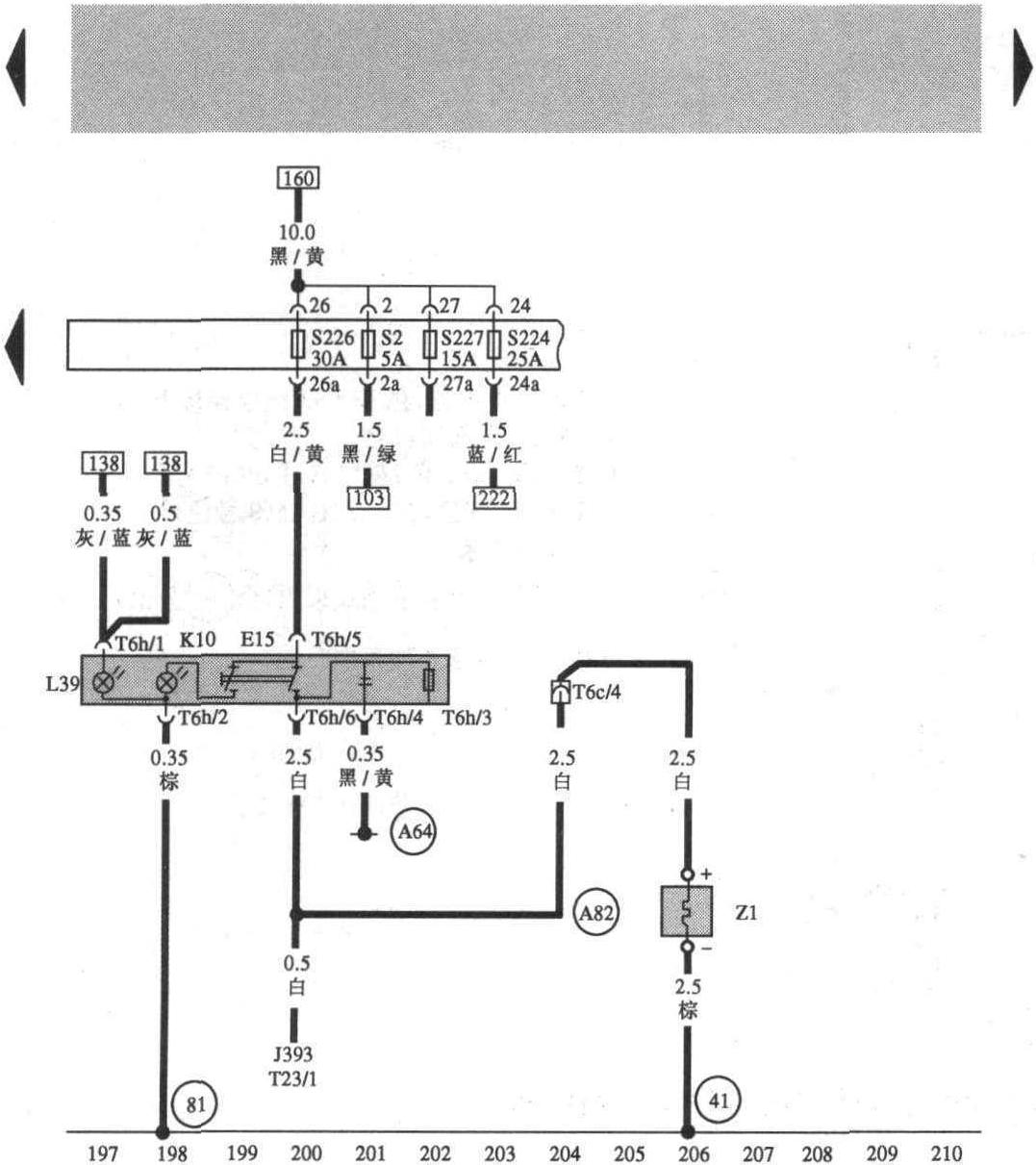

E15—后风窗加热开关
J393—舒适电子系统的控制单元
K10—后风窗加热的指示灯
L39—后风窗加热开关的照明灯
S224—熔断丝24，25 A，在熔断丝架上
S226—熔断丝26，30 A，在熔断丝架上
T6c—6针插头，蓝色，在左A柱处(11号位)
T6h—6针插头，黑色，在后风窗加热开关上
T23—23针插头，舒适电子的控制单元
Z1—后内窗加热器
(A64)—连接线(转速信号)，在仪表线线束内
(A82)—连接线(后风窗加热器)，在仪表板线束内
(41)—接地点，在行李厢板下
(81)—接地连接点，在仪表板线束内(由(30)分出)
图1-15 帕萨特1.8 GSi轿车基本电气设备电路图(15 ...... （共345字） [阅读本文]>>
