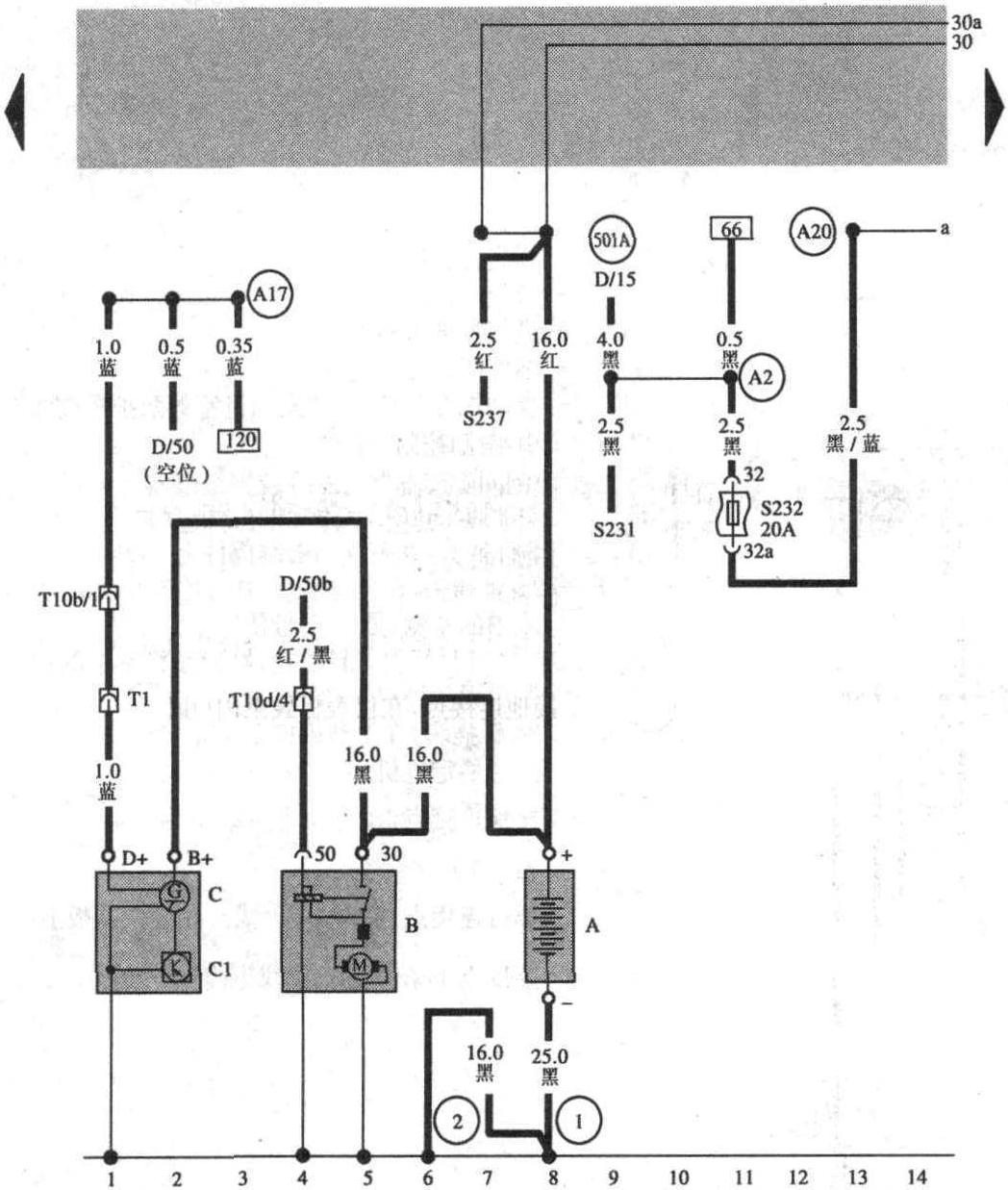

A —蓄电池
B —启动机
C —发电机
C1 —发电机调压器
D —点火开关
S231—熔断丝，(在熔断丝架上)
S232—熔断丝，20 A，(在熔断丝架上)
S237—熔断丝，(在熔断丝架上)
T1 —单针插头，在发动机缸体的右侧，蓝色
T10b—10针插头，在发动机室中的控制单元防护罩内的左侧，黑色(1号位)
T10d—10针插头，在发动机室中的控制单元防护罩内的左侧，棕色(2号位)
(A2)—正极连接点(15号火线)，在仪表板线束内
(A17)—连接点(61)，在仪表板线束内
(A20)—连接点(15a)，在仪表板线束内
(501A)—螺栓连接点2(30B号火线)，在继电器板上
①—接地点，蓄电池至车身
②—接地点，变速器至车身
图1-18 帕萨特1.8 GSi轿车5 V发动机电路图(1 ...... （共393字） [阅读本文]>>
大众汽车电路图典型大众车系的电路图如图0-1所示。图中各个图例的解释见表0-1。图0-1 大众汽车电路图识读表0-1 图0-1中各个图例的解释图 例含义1-三角箭头表示下接下一页电路图。2-熔断丝代号例如S5表示该
大众汽车电路图A —蓄电池B —启动机C —发电机C1—调压器D —点火开关J59—X触点继电器J393—舒适电子的控制单元T1—单针插头，蓝色，在发动机缸线体的右侧T10b—10针插头，黑色，在发动机室发动机控制
大众汽车电路图D2 —防盗器识读线圈J220—电喷控制单元J285—仪表板显示控制单元J362—防盗器控制单元K2 —发电机充电指示灯K117—防盗器报警灯S12 —熔断丝12，10 A，在熔断丝架上S13 —熔断
大众汽车电路图G22 —里程表传感器，在变速器内H16 —灯光打开时的报警蜂鸣器J220 —电喷控制单元J104 —ABS制动防抱死系统的控制单元J234 —安全气囊的控制单元J393 —舒适电子的控制单元L75
大众汽车电路图F1 —机油压力开关(高压)F34 —制动液位报警开关F120—发动机罩开关G5 —转速表G21—车速表J285—仪表板显示控制单元K1 —远光灯指示灯K13—后雾灯警告灯K65—左侧转向指示灯K94
