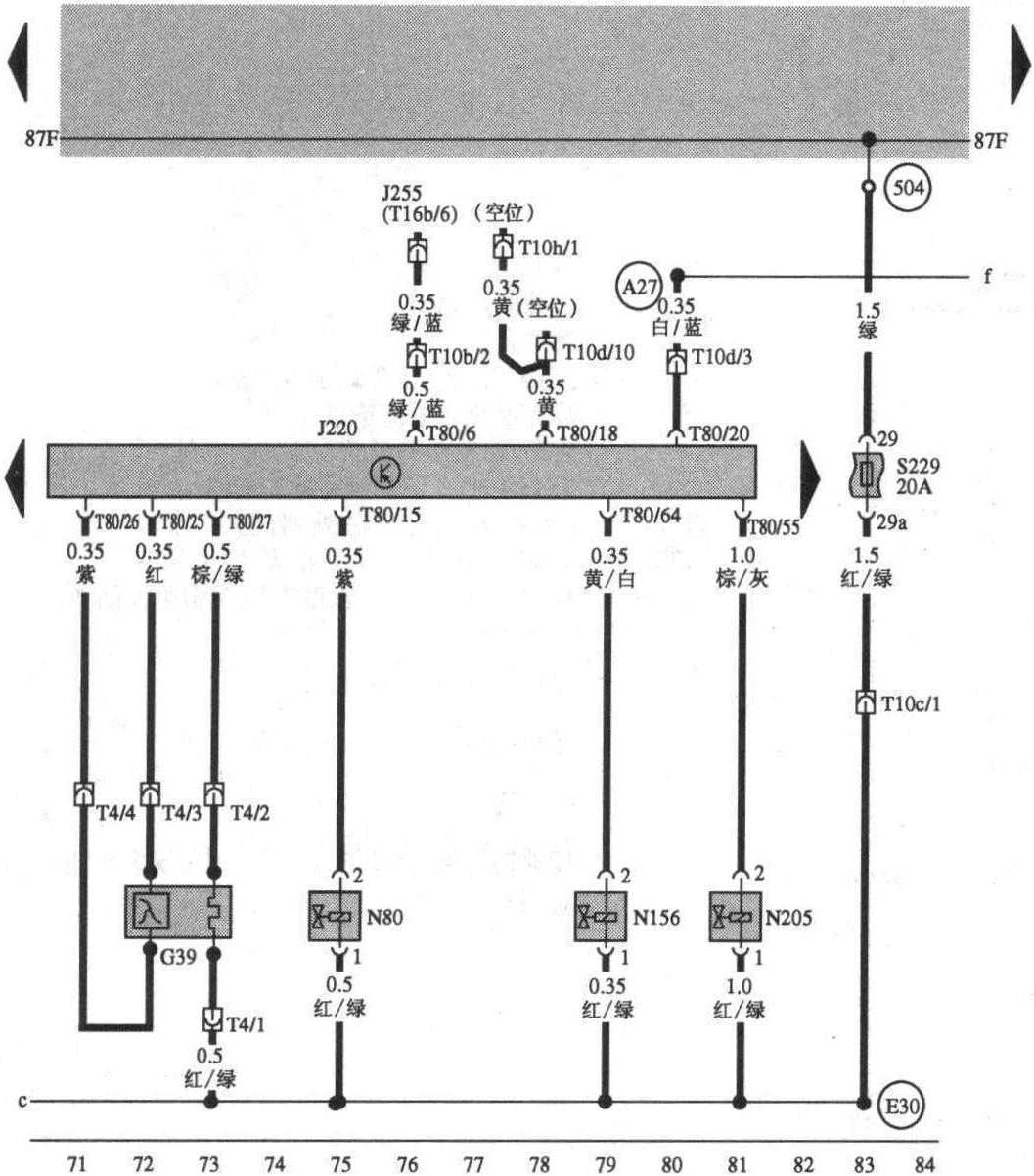

发动机控制单元、氧传感器、活性炭罐电磁阀、可变路径进气管控制阀和凸轮轴调节阀(可变进气门相位)

推荐内容

• 大众汽车电路图

  一、电路图中各符号的含义

  典型大众车系的电路图如图0-1所示。图中各个图例的解释见表0-1。图0-1 大众汽车电路图识读表0-1 图0-1中各个图例的解释图 例含义1-三角箭头表示下接下一页电路图。2-熔断丝代号例如S5表示该

  1017字 116
• 大众汽车电路图

  蓄电池、点火开关、发电机、启动机、X触点继电器(1～14)

  A —蓄电池B —启动机C —发电机C1—调压器D —点火开关J59—X触点继电器J393—舒适电子的控制单元T1—单针插头，蓝色，在发动机缸线体的右侧T10b—10针插头，黑色，在发动机室发动机控制

  501字 126
• 大众汽车电路图

  电子防盗器、防盗器报警灯、自诊断接口、发电机充电指示灯(15～28)

  D2 —防盗器识读线圈J220—电喷控制单元J285—仪表板显示控制单元J362—防盗器控制单元K2 —发电机充电指示灯K117—防盗器报警灯S12 —熔断丝12，10 A，在熔断丝架上S13 —熔断

  604字 99
• 大众汽车电路图

  仪表板、数字钟、里程表、灯光打开时的报警蜂鸣器等(29～42)

  G22 —里程表传感器，在变速器内H16 —灯光打开时的报警蜂鸣器J220 —电喷控制单元J104 —ABS制动防抱死系统的控制单元J234 —安全气囊的控制单元J393 —舒适电子的控制单元L75

  695字 100
• 大众汽车电路图

  仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等(43～56)

  F1 —机油压力开关(高压)F34 —制动液位报警开关F120—发动机罩开关G5 —转速表G21—车速表J285—仪表板显示控制单元K1 —远光灯指示灯K13—后雾灯警告灯K65—左侧转向指示灯K94

  554字 96
