(一) 电控元件位置图
1.发动机电控元件位置图

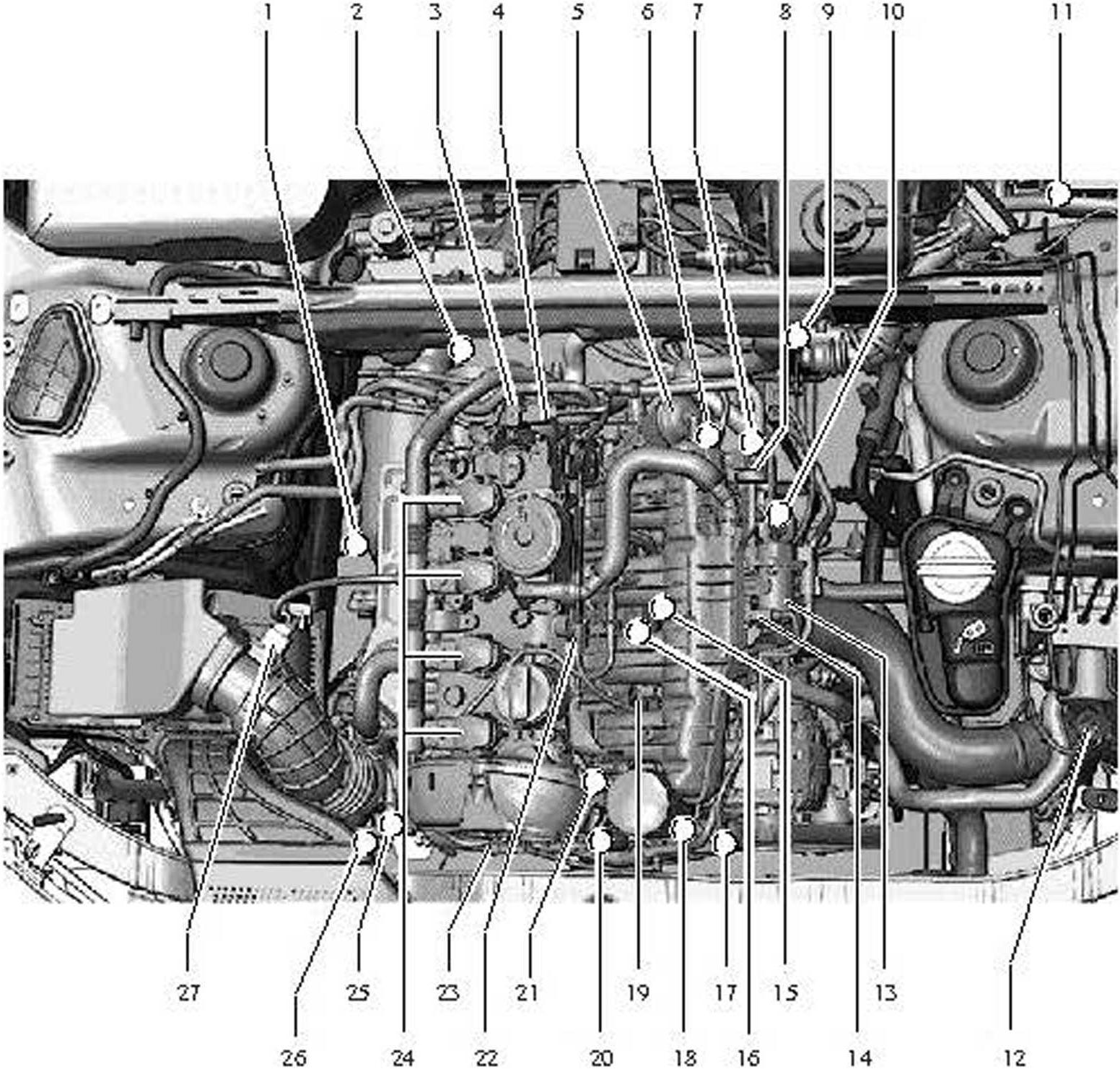

发动机电控元件位置图见图1-1-1。
1-氧传感器G39和氧传感器加热装置Z19 2-尾气催化净化器后的氧传感器G130和尾气催化净化器后的氧传感器1加热装置Z29 3-燃油压力调节阀N276 4-燃油高压泵 5-进气管风门 (增压运动风门1) 的真空罐 6-进气管风门阀门N316 7-发动机转速传感器G28 (4.5N·m) 8-活性炭罐电磁阀1 (N80) 9-6 芯插头 10-电插头11-发动机控制器J623 12-增压压力传感器G31 13-节气门控制单元J338、节气门驱动装置 (电控节气门) G186 14-进气温度传感器G42 15-爆震传感器1 (G61)(20N·m) 16-冷却液温度传感器G62 17-机油压力调节阀N428 18-机油压力降低开关F378 19-燃油压力传感器G247 20-油 ...... （共6057字） [阅读本文]>>
