4缸和6缸汽油发动机车型用的400W、600W风扇控制装置电路图见图1-1-47和图1-1-48。
ws=白色，sw=黑色，ro=红色，br=褐色，gn=绿色，bl=蓝色，gr=灰色，li=淡紫色，ge=黄色，or=橘黄色，rs=粉红色。

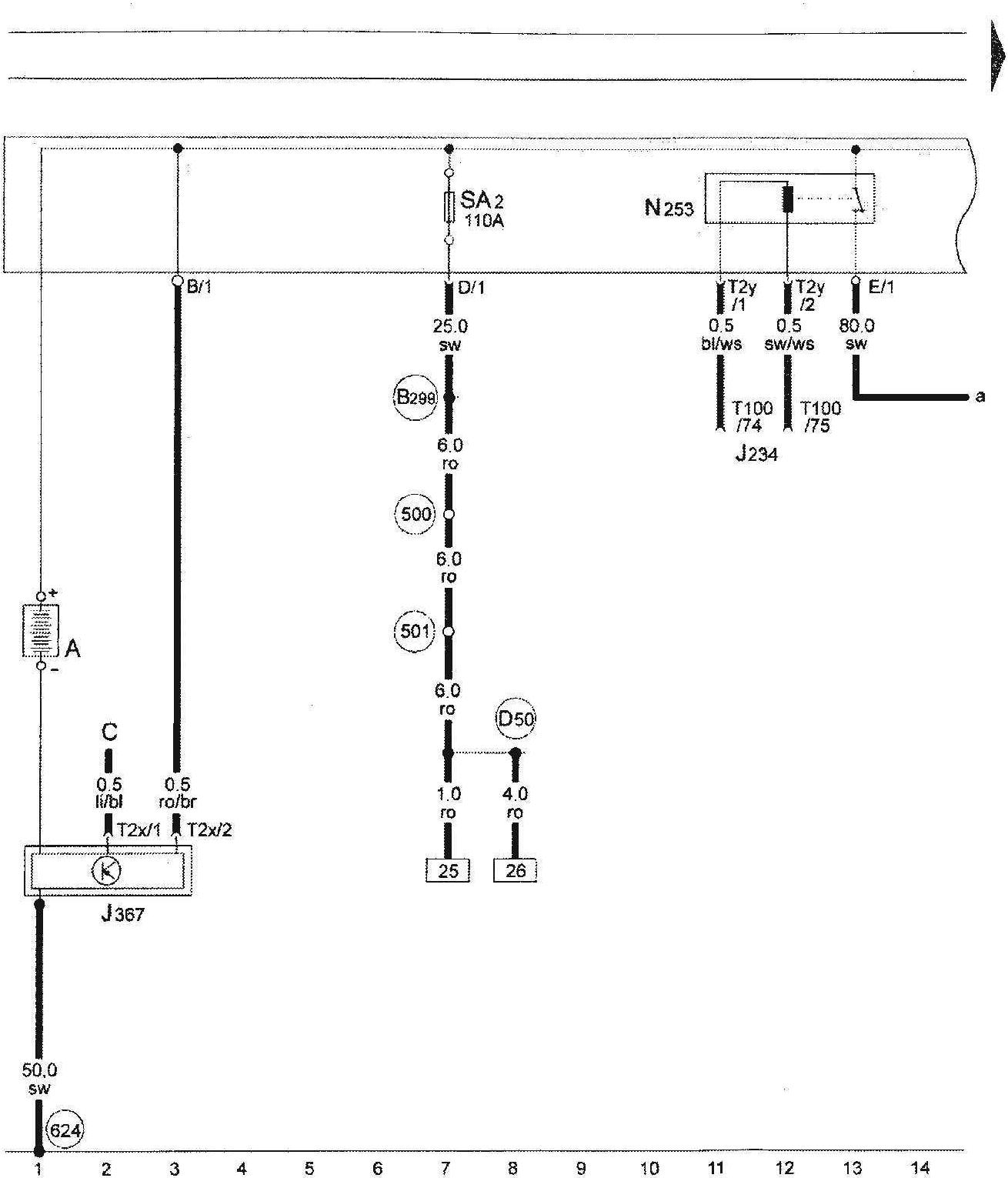

A-蓄电池 C-发电机 J234-安全气囊控制器 J367-蓄电池监控控制器 N253-蓄电池断路引爆装置SA2-保险丝架A上的保险丝2 T2x-2芯黑色插头连接 T2y-2芯黄色插头连接 T100-100芯黄色插头连接 -继电器板上的螺栓连接1 (30) -继电器板上的螺栓连接2 (30) -启动蓄电池旁边的接地点 -正极连接3 (30)， 在主导线束中 -正极连接 (30)， 在发动机舱导线束中
图1-1-47 4缸和6缸汽油发动机车型用的400W、600W风扇控制装置电路图 (1)
J271-Motronic供电继电器 J29 ...... （共655字） [阅读本文]>>
