(一)发动机电控元件位置图

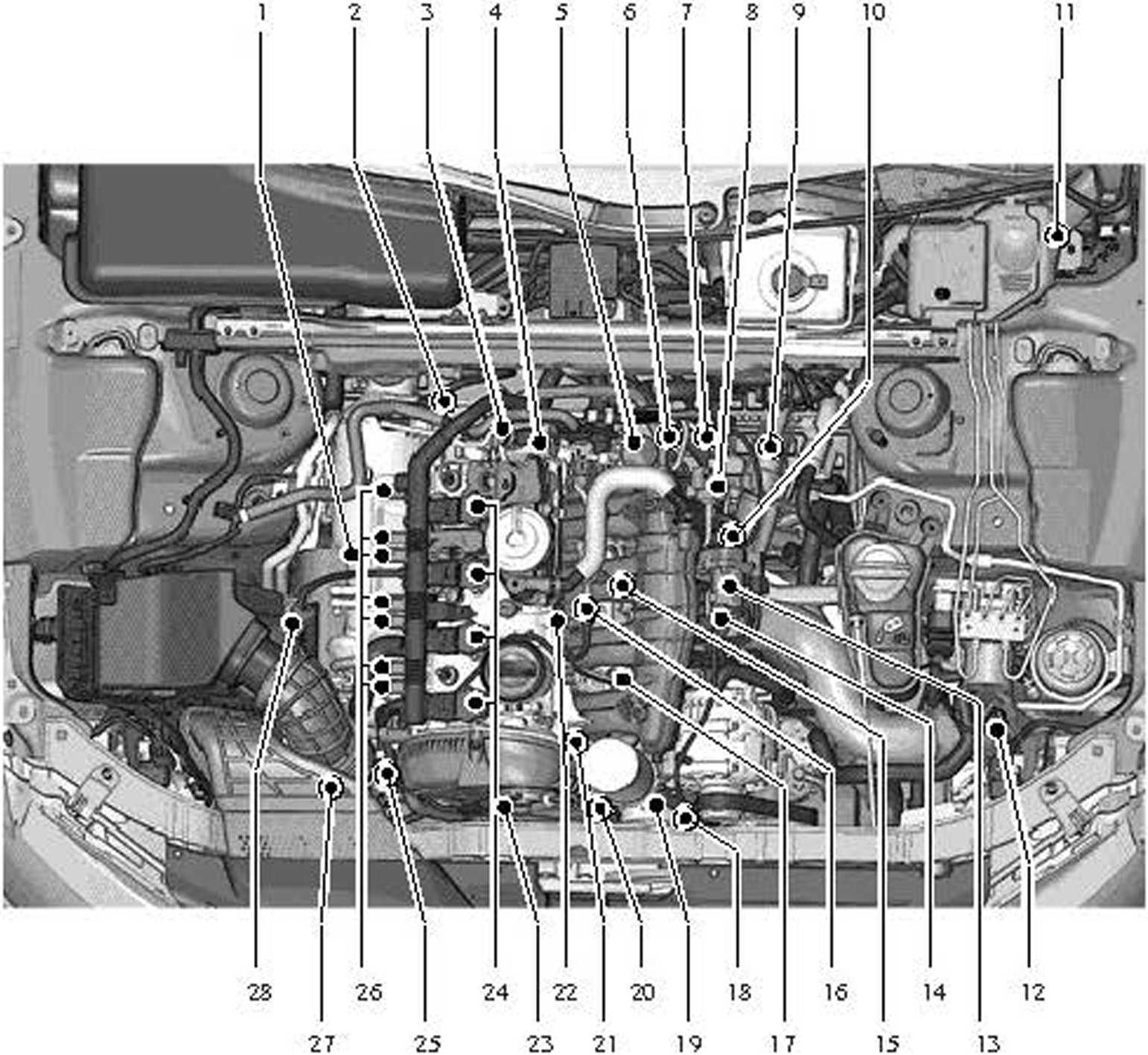

1. 发动机电控元件位置图 (图1-3-1)
1-氧传感器G39和氧传感器加热装置Z19 2-尾气催化净化器后的氧传感器G130和尾气催化净化器后的氧传感器1加热装置Z29 3-燃油压力调节阀N276 4-高压燃油泵 5-进气管风门 (增压运动风门) 的真空罐 6-进气管风门阀门N316 7-发动机转速传感器G23(45N·m) 8-活性炭罐电磁阀1 (N80) 9-6芯插头 (用于氧传感器G39和氧传感器加热装置Z19 (黑色)、尾气催化净化器后的氧传感器G130和尾气催化净化器后的氧传感器1加热装置Z29 (棕色插头) ) 10-电插头 (用于爆震传感器1 (G61)，进气管风门阀 (N316)，燃油压力传感器G247，进气管风门电位计G336，冷却液温度传感器G62，霍尔传感器 ...... （共7146字） [阅读本文]>>
