(一) 凸轮轴正时链

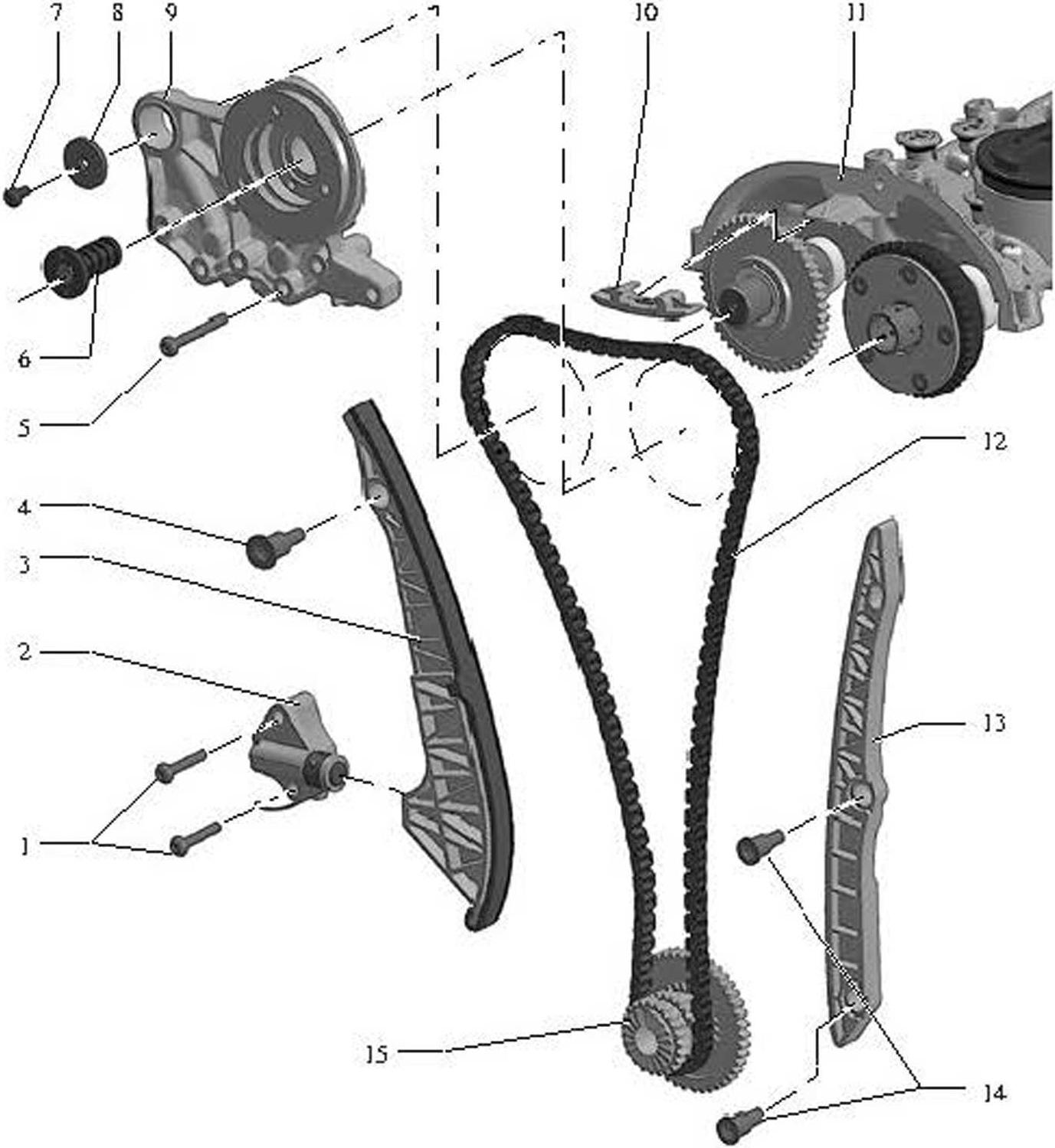

1.凸轮轴正时链装配装配图 (图1-3-48)
1、5-螺栓 (9N·m) 2-链条张紧器 (处于弹簧张紧状态，拆卸前用定位销T40011固定住) 3-正时链张紧轨 4-导向销 (20N·m) 6-控制阀 (左旋螺纹，35N·m，根据型号用拆卸工具T10352或拆卸工具T10352/1拆卸) 7-螺栓(对于1.8L发动机，8N·m+90° ;对于2.0L发动机，20N·m+90° ) 8-垫圈 9-轴承桥 10-凸轮轴正时链的滑轨 11-凸轮轴壳体 12-凸轮轴正时链(拆卸前，用颜色标记转动方向) 13-凸轮轴正时链的滑轨 14-导向销 (20N·m) 15-链轮 (曲轴)
图1-3-48 凸轮轴正时链装配图
2. 曲轴链轮安装位置图 (图1-3-49)
图1-3-49 曲轴链轮安装位置图
两面箭头必须相对。
3.拆卸和安装凸轮轴正时链
(1)需要用到的 ...... （共4134字） [阅读本文]>>
