(一)发动机舱电控元件位置图

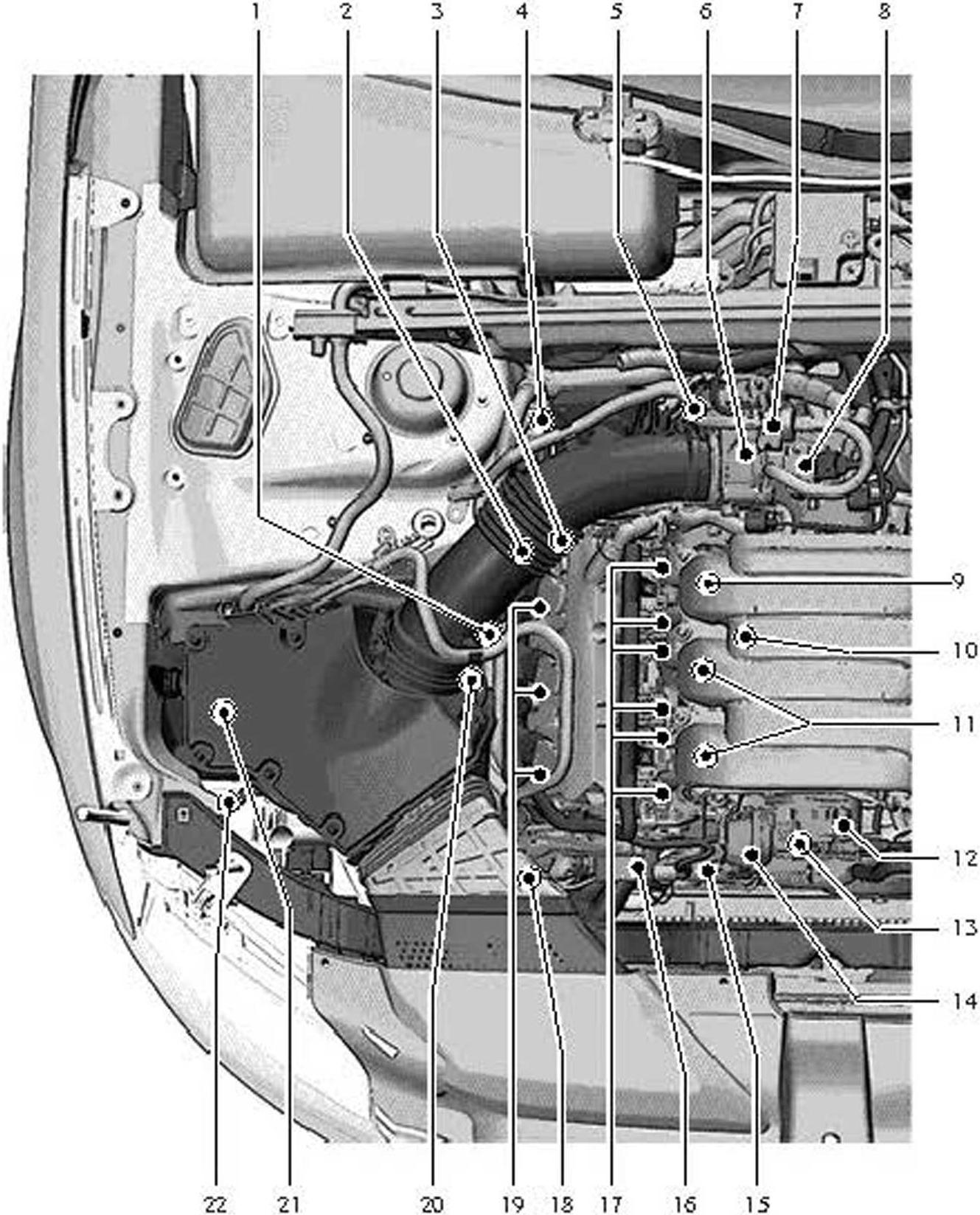

1.发动机舱右侧电控元件位置图
发动机舱右侧电控元件位置图见图1-4-1。
1-氧传感器G39 2-排气凸轮轴调节阀1 (N318) (2.5N·m) 3-凸轮轴调节阀1 (N205) (2.5N·m) 4-尾气催化净化器后的氧传感器G130 (55N·m) 5-插头连接6-节气门控制单元J338 7-活性炭罐电磁阀1 (N80) 8-进气温度传感器G42/进气管压力传感器G71 9-汽缸列1的喷油器 (汽缸3的喷油器N32) 10-爆震传感器1(G61) 11-汽缸列1的喷油器 (汽缸1的喷油器N30、汽缸2的喷油器N31) 12-可变进气管位置置传感器G513 13-进气歧管转换阀N156 14-调节式进气管切换的执行元件 15-冷却液温度传感器G62 16-霍尔传感器G40 (9N·m) 17-凸轮轴调节执行元件 18-高压燃油泵 19-汽 ...... （共6218字） [阅读本文]>>
