(一) 2.0T发动机电控元件位置图
1. 2.0T发动机电控元件位置图

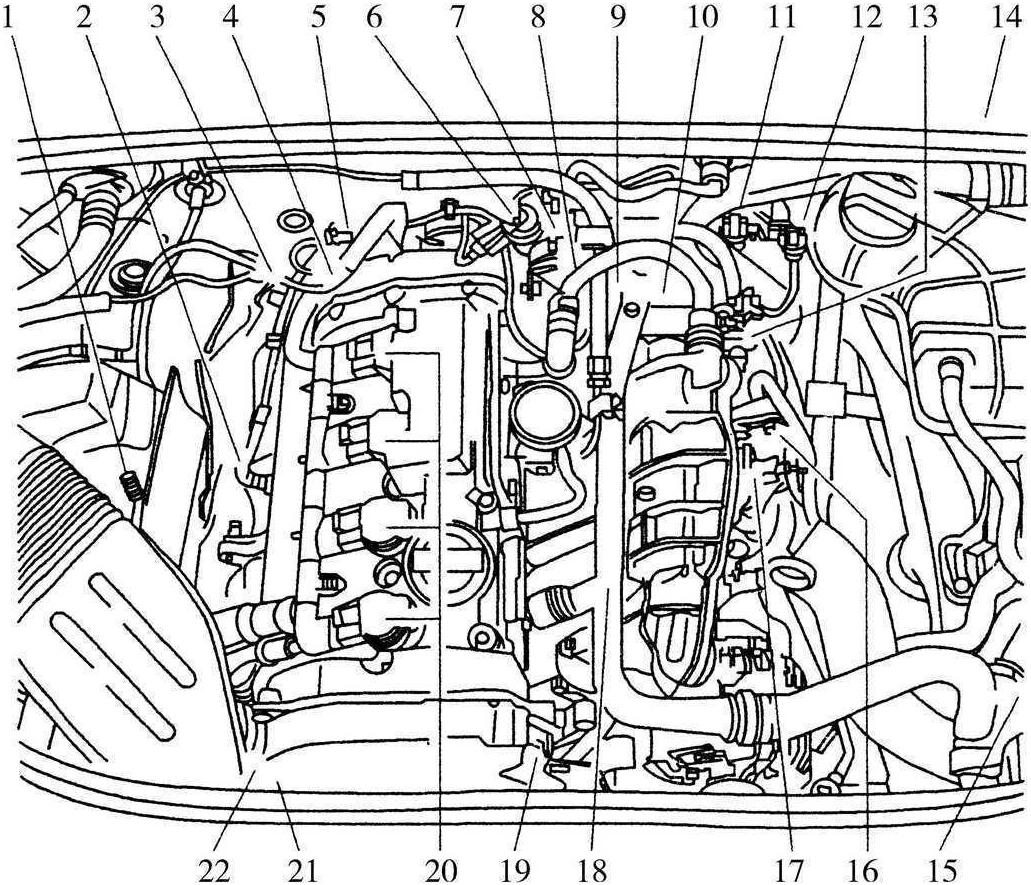

2.0T发动机电控元件位置图见图2-1-1。
1-空气流量计G70 2-氧传感器G39和氧传感器加热装置Z19 3-尾气催化净化器后的氧传感器G130和氧传感器1加热装置Z29 4-冷却液温度传感器G62 5-凸轮轴调节阀1 (N205) 6-燃油压力调节阀N276 7-单柱塞高压燃油泵 8-燃油压力低压传感器G410 9-进气管风门电机V157及进气管风门电位计G336 10-发动机转速传感器G28 11、12-6芯连接器 13-活性炭罐电磁阀1 (N80) 14-发动机控制器J623 15-增压压力传感器G31 16-节气门控制器J338、节气门驱动装置(电控节气门)G186、节气门驱动装置角度传感器G187和节气门驱动装置角度传感器2 (G188) 17-进气温度传感 ...... （共5681字） [阅读本文]>>
