(一)2.4L发动机电控元件位置图
1. 2.4L发动机电控元件位置图

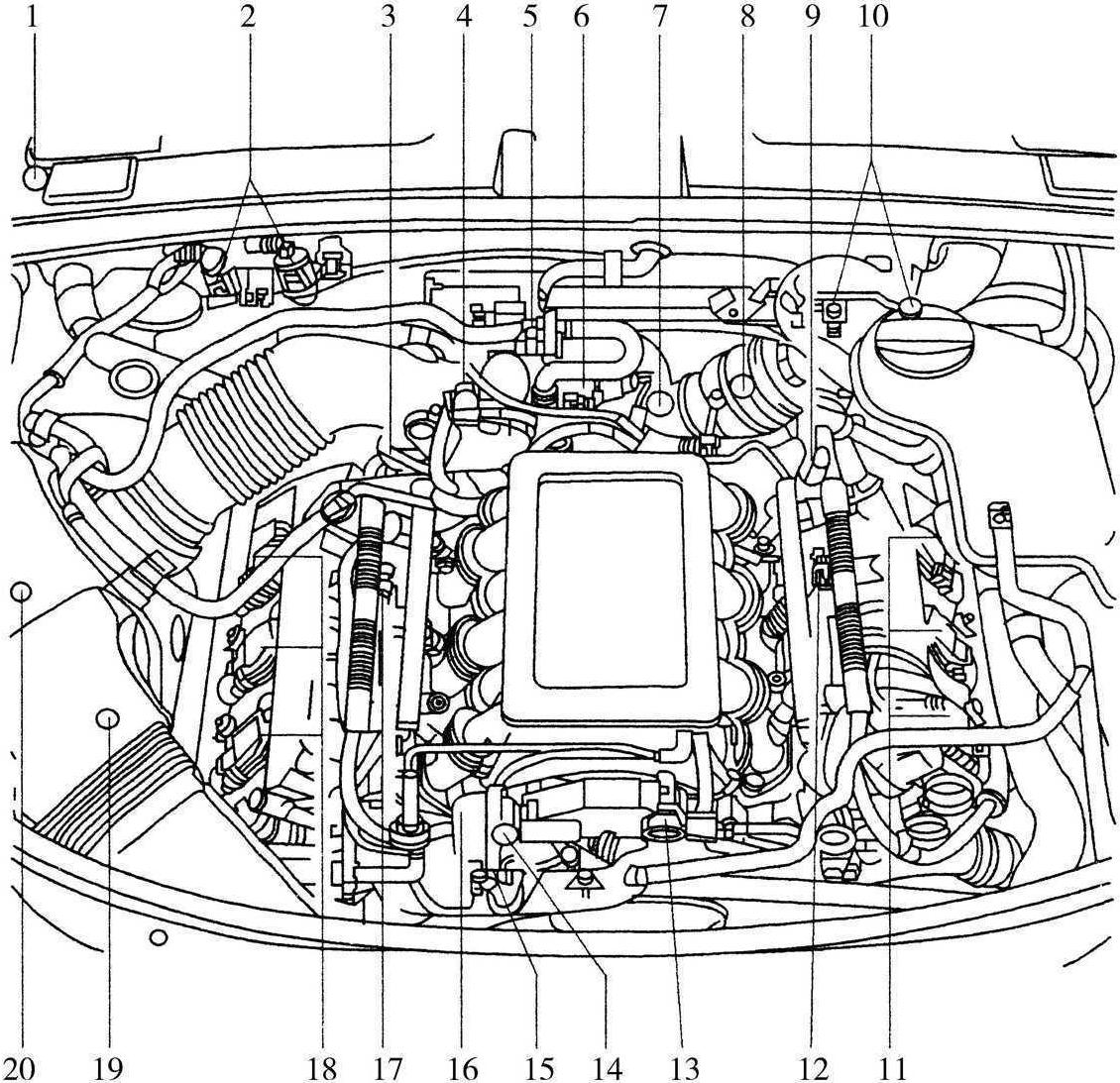

2.4L发动机电控元件位置图见图2-2-1。
1-Simos控制单元J361 2-前围板上右侧的连接器板 3-凸轮轴调节阀1 (N208) 4-节气门控制单元J338 5-活性炭罐电磁阀1 (N80) 6-进气压力传感器G71和进气温度传感器G42 7-机油压力开关F1 8-3芯连接器 9-凸轮轴调节阀2 (N208) 10-位于冷却液补偿罐下的连接器板 11-左侧点火线圈 12-霍尔传感器2 (G163) 13-可变进气管位置传感器 (电位计) G513 14-进气管风门转换阀N239 15-冷却液温度传感器G62 16-进气歧管转换真空罐 17-霍尔传感器G4018-右侧点火线圈 19-二次空气泵电机V101 20-二次空气进气阀N112
图2-2-1 2.4L发动机电控元件位置图
对各部件的说明 ...... （共2200字） [阅读本文]>>
