(一) 凸轮轴正时链

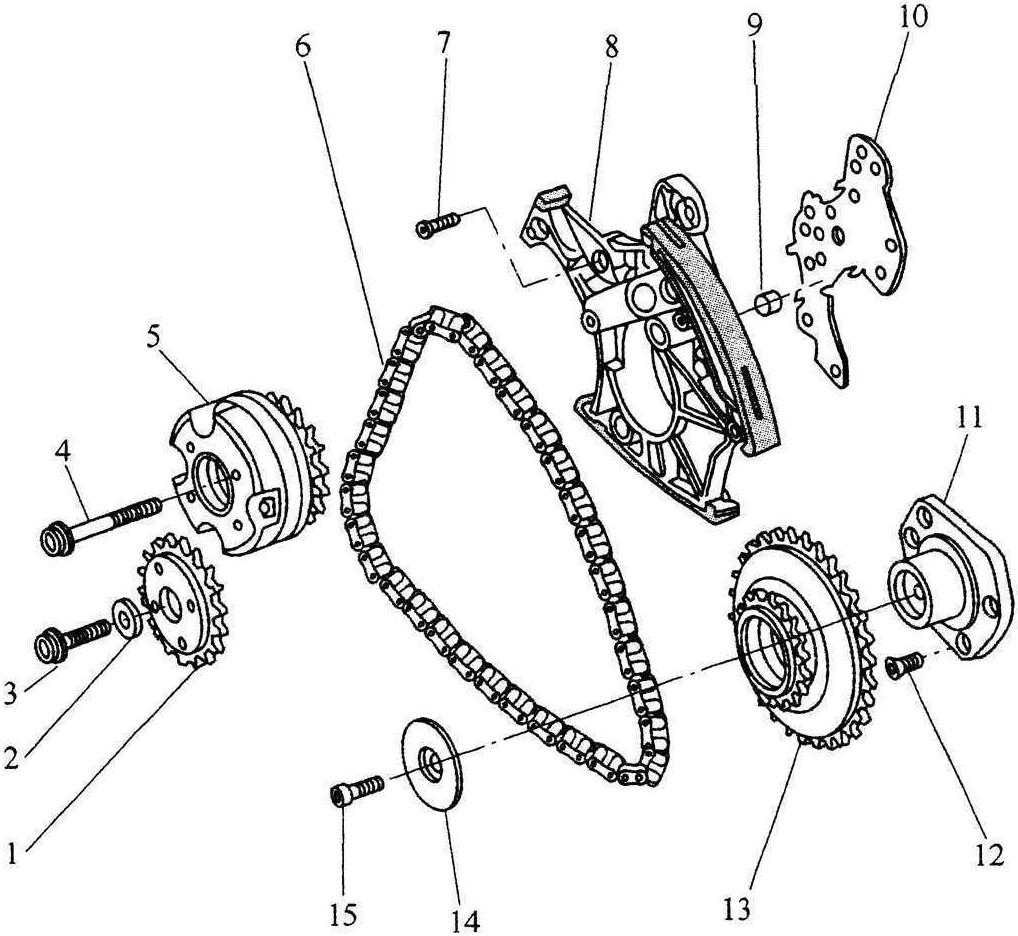

1.左侧凸轮轴正时链 (图2-2-16)
1-凸轮轴链轮 2-垫圈 3、4-凸轮轴螺栓(预紧力矩40N·m，最终拧紧力矩80N·m+90°) 5-进气凸轮轴调节器 6-左侧凸轮轴正时链 7-螺栓 8-左侧凸轮轴正时链张紧器 9-滤油网 10-密封件 11-驱动链轮支撑座 12-螺栓(8N·m+45°) 13-左侧凸轮轴驱动链轮 14-驱动链轮止推垫片 15-螺栓 (6N·m+60°)
图2-2-16 左侧凸轮轴正时链
2.右侧凸轮轴正时链(图2-2-17)
1-驱动链轮 2-支撑座 3、5、13-螺栓(30N·m+90°) 4-右侧凸轮轴正时链 6-进气凸轮轴调节器 7-右侧凸轮轴正时链张紧器 8-滤油网 9-密封件10-螺栓 11-凸轮轴链轮 12-垫圈 14-驱动链轮止推垫片
图2-2-17 右侧凸轮轴正时链
3.拆装凸轮轴正时链
(1)拆装凸轮 ...... （共4437字） [阅读本文]>>
