(一)发动机电控元件位置图
1.右侧发动机舱的电控元件位置图

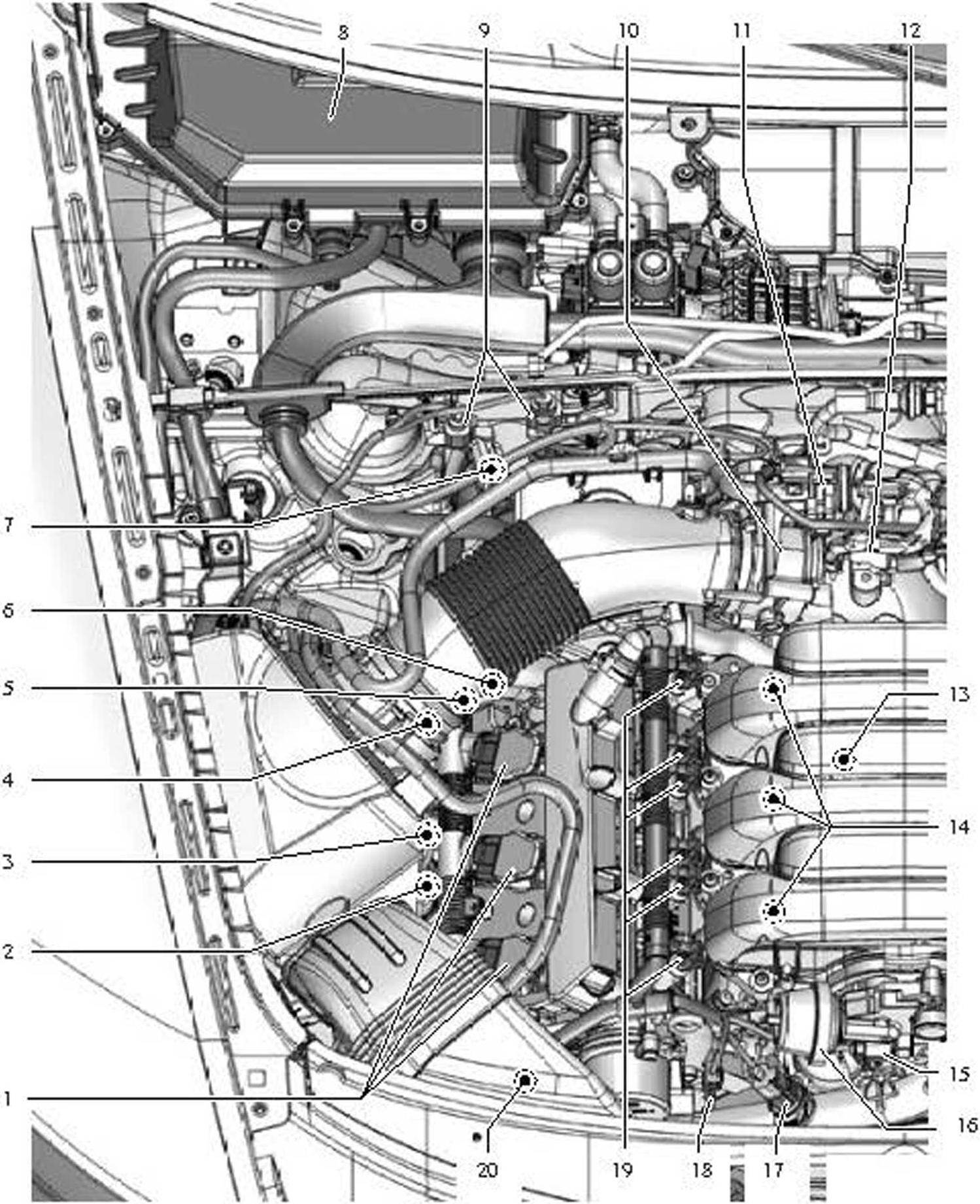

右侧发动机舱的电控元件位置图见图2-4-1。
1-汽缸列1点火线圈 2-电动液压发动机支座右侧电磁阀N145 3-霍尔传感器3 (G300) 4-氧传感器G39 (55N·m) 5-排气凸轮轴调节阀1 (N318) 6-凸轮轴调节阀1 (N205) 7-尾气催化净化器后的氧传感器G130 (55N·m) 8-发动机控制器J623 9-插头连接的右侧支架 10-节气门控制单元J338 11-活性炭罐电磁阀1 (N80)12-进气温度传感器G42/进气管压力传感器G71 13-爆震传感器1 (G61) 14-汽缸列1的喷油器 15-进气歧管转换阀N156 16-调节式进气管切换的执行元件 17-冷却液温度传感器G62 18-霍尔传感器G40 19-凸轮轴调节执行元件 20-高压燃油泵
