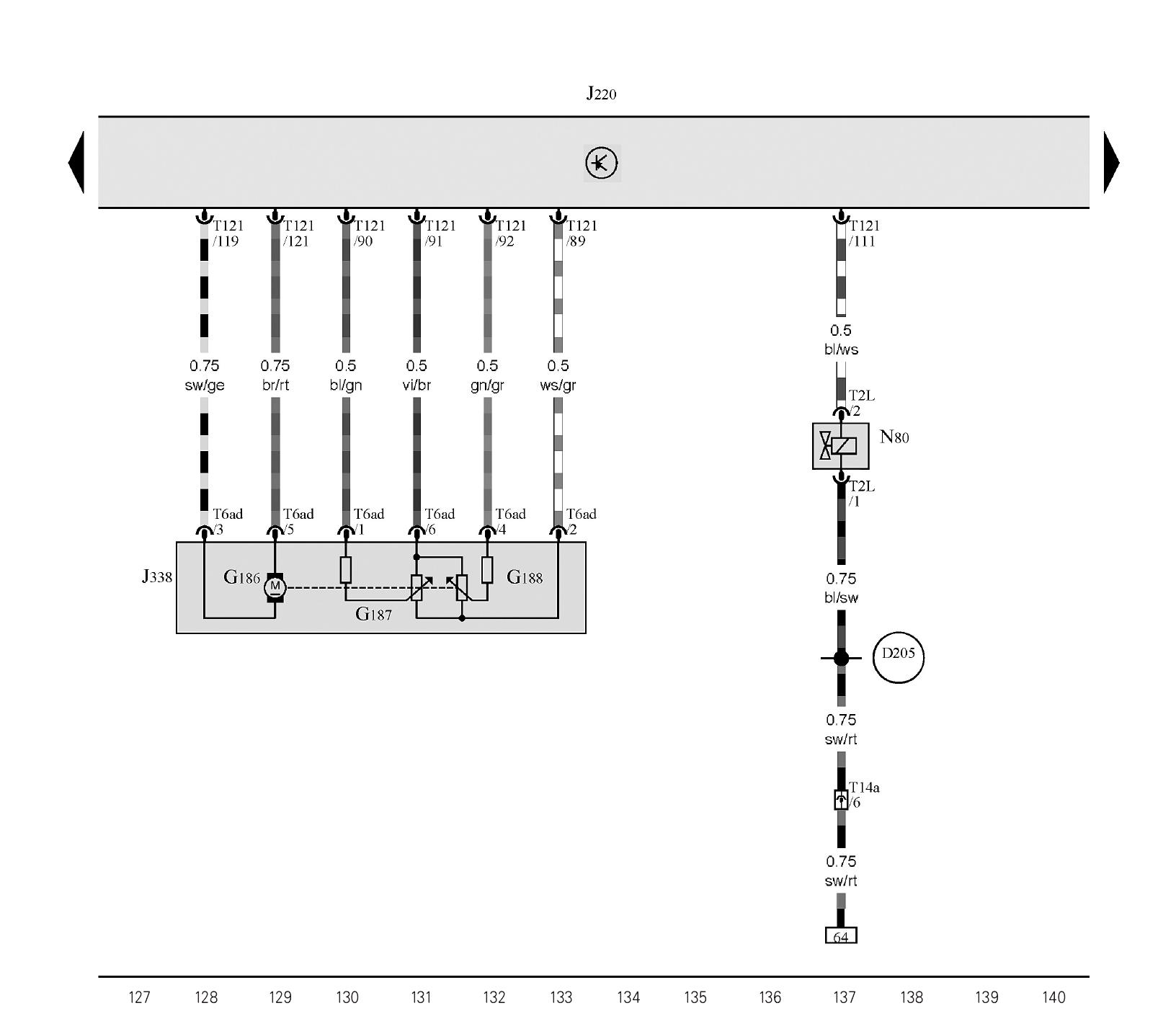

图1-1-10 电控油门操纵机构的节气门驱动装置、电控油门操纵机构的节气门驱动装置角度传感器1、电控油门操纵机构的节气门驱动装置角度传感器2、Motronic控制单元、节气门控制单元、活性炭罐电磁阀1
