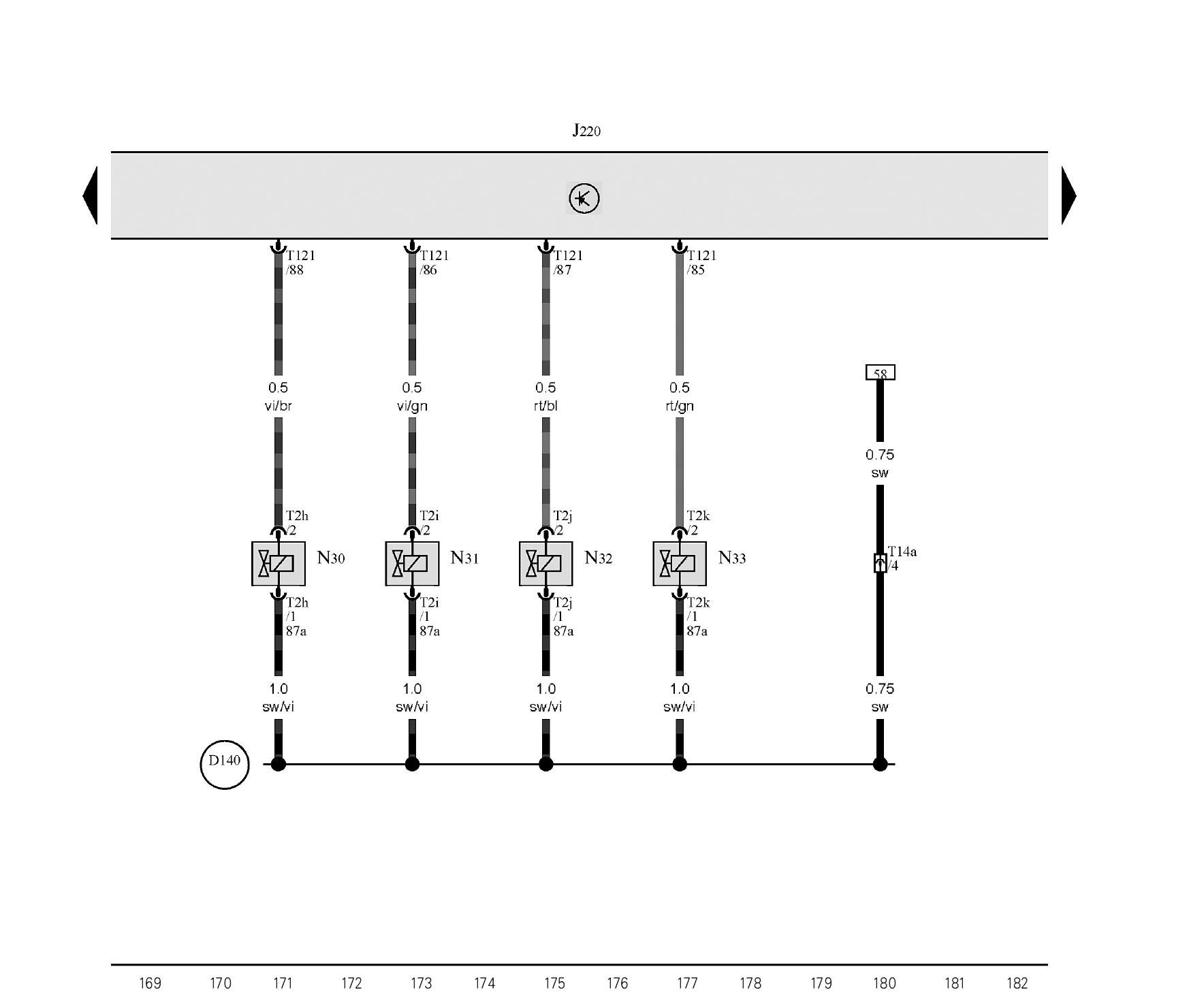

图1-1-13 Motronic控制单元、气缸1、喷油器、气缸2喷油器、气缸3喷油器、气缸4喷油器

推荐内容

• 上汽斯柯达车电路图

  表1-1-1 发动机系统电路图(自2017年8月起)的图号和图名对照表

  35字 102
• 上汽斯柯达车电路图

  图1-1-1 蓄电池、启动机、交流发电机、电压调节器、保险丝架A上的保险丝1

  A-蓄电池 B-启动机 C-交流发电机 C1-电压调节器 SA1-保险丝架 A 上的保险丝 1 T1a-1 芯插头连接，黑色 T2s-2 芯插头连接，黑色 T4e-4 芯插头连接，发动机

  271字 86
• 上汽斯柯达车电路图

  图1-1-2 主继电器、保险丝架A上的保险丝3

  J271-主继电器 SA3-保险丝架 A 上的保险丝3 B318-正极连接4(30a)，在主导线束中 B320-正极连接6(30a)，在主导线束中 B331-正极连接17(30a)，在主导线束

  128字 97
• 上汽斯柯达车电路图

  图1-1-3 点火启动开关；供电继电器，接线端50

  D-点火启动开关 J682-供电继电器，接线端 50 T7a-7芯插头连接，黑色 378-接地连接13，在主导线束中 B276-正极连接(50)，在主导线束中 B320-正极连接6(30a)

  169字 178
• 上汽斯柯达车电路图

  图1-1-4 保险丝架C

  SC-保险丝架C SC3-保险丝架C上的保险丝3 SC6-保险丝架C上的保险丝6 SC27-保险丝架C上的保险丝27 SC28-保险丝架C上的保险丝28 SC30-保险丝架C上的保险丝30

  224字 88
