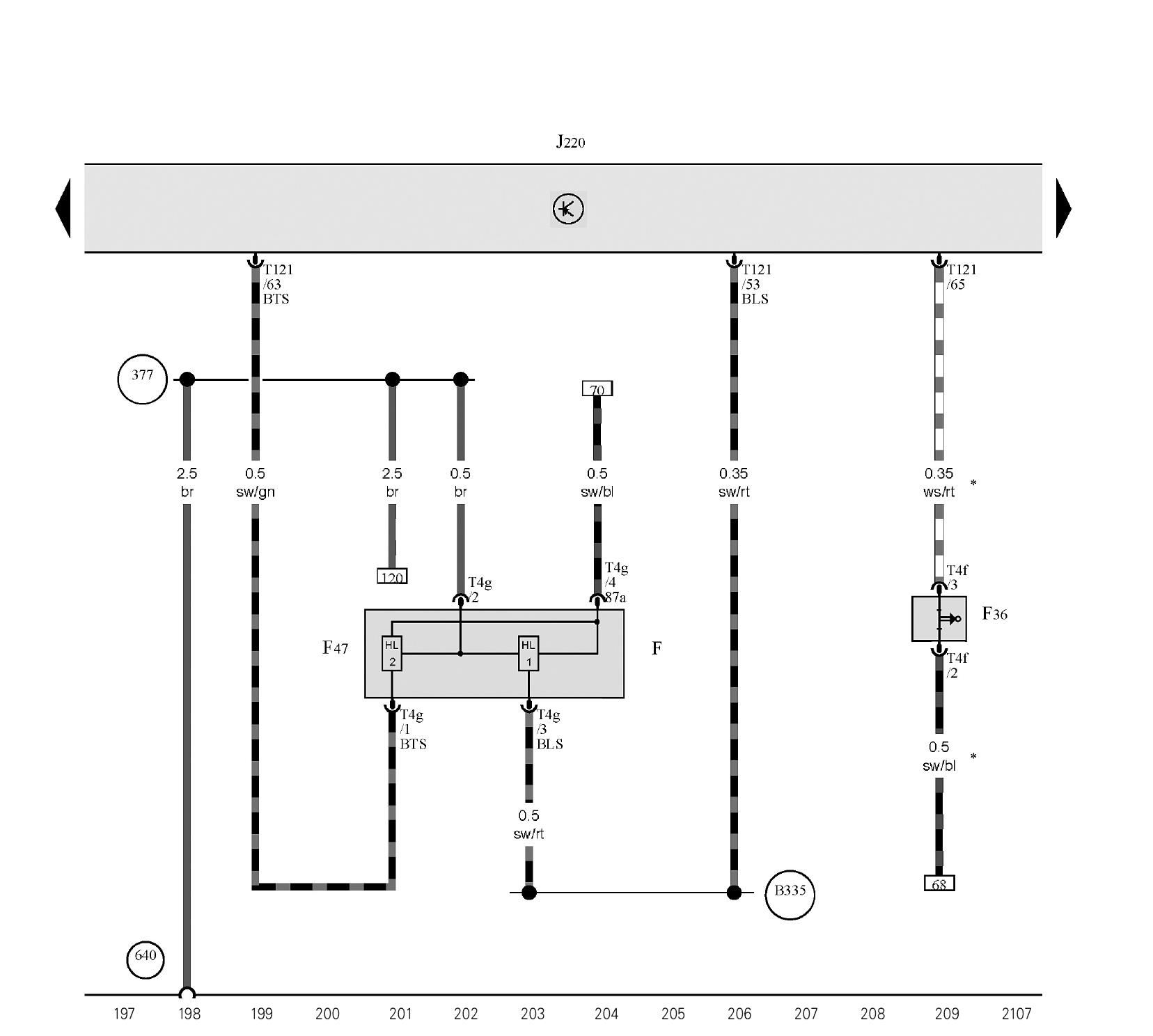

图1-1-15 制动信号灯开关、离合器踏板开关、制动踏板开关、Motronic控制单元
分类：上汽斯柯达车电路图222字
F-制动信号灯开关 F36-离合器踏板开关 F47-制动踏板开关 J220-Motronic控制单元 T4f-4芯插头连接，蓝色 T4g-4芯插头连接，黑色 T121-121芯插头连接，黑色 377-接地连接12，在主导线束中 640-发动机舱内左侧接地点2 B335-连接1(54)，在主导线束中 *-用于带手动变速器的汽 ...... （共222字） [阅读本文]>>
