第一章 概论
【学习要求】1.了解钎焊的概念及钎焊的应用。2.熟悉钎焊的特点，了解钎焊的分类方法。3.了解钎焊的加工原理，掌握润湿性和流动性对钎焊接头性能的影响。钎焊是采用比母材熔点低的金属材料作钎料，将焊件和钎料加...查看详细>>
279字一、钎焊的特点
1.钎焊工艺的加热温度比较低，因此钎焊以后焊件的变形小，容易保证焊件的尺寸精度。同时，对于焊件母材的组织及性能的影响也比较小。2.钎焊接头平整光滑、外形美观。3.钎焊工艺可适用于各种金属材料、异种金属、...查看详细>>
271字
二、钎焊的分类

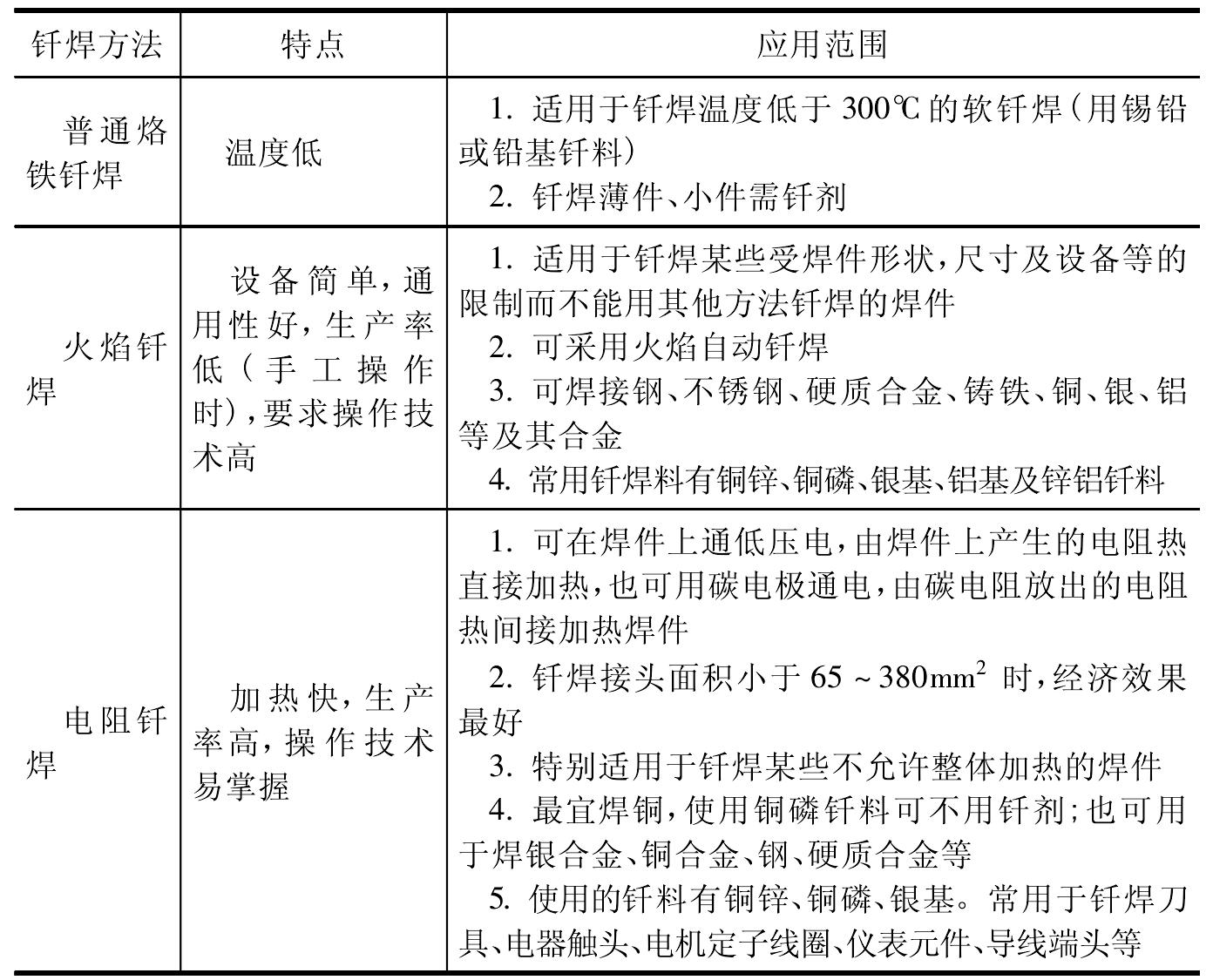

各种钎焊方法的特点及应用见表1-1。表1-1各种钎焊方法的特点及应用(续表)1.按照使用钎料的不同分(1)软钎焊使用软钎料(熔点低于450℃的钎料)进行的钎焊。(2)硬钎焊使用硬钎料(熔点高于450℃的...查看详细>>
260字2图.jpg)
三、钎焊加工原理及应用

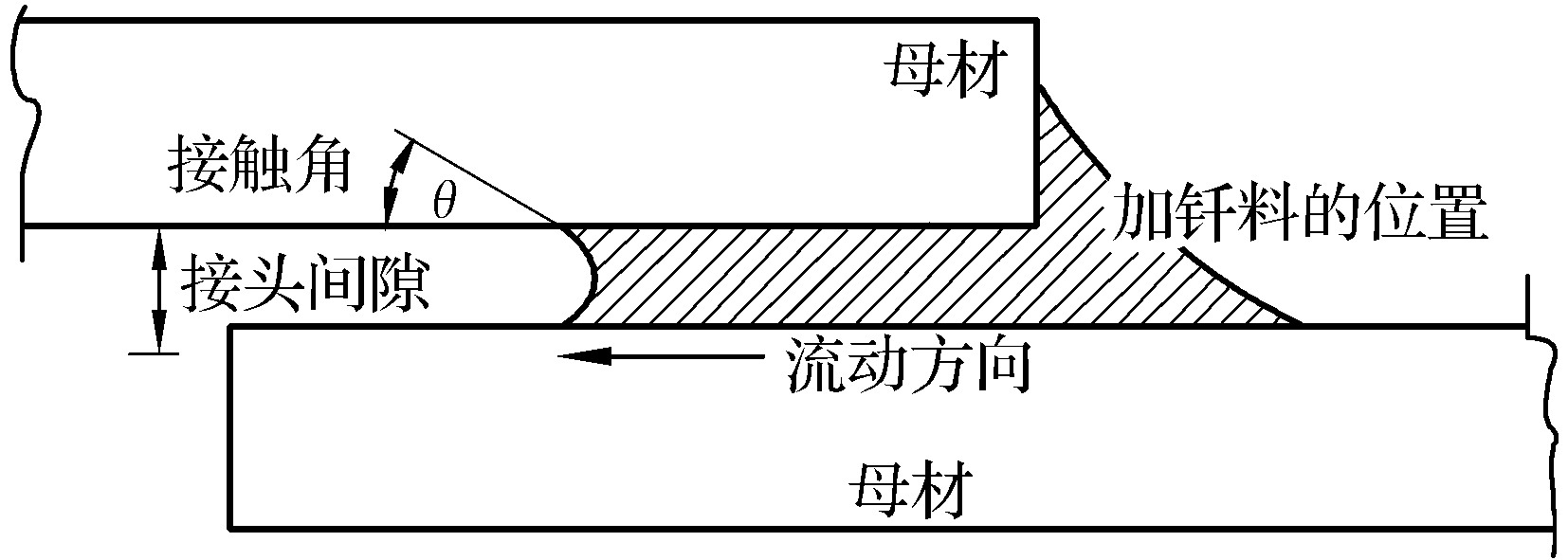

在钎焊过程中，将钎焊组件的温度提高到钎料熔点以上，组件之间的接头空隙如图1-1所示，在大多数场合熔化的钎料和母材的相互作用导致在钎料凝固时生成冶金结合。图1-1所描述的钎焊示意图相对简单，实际上复杂的冶...查看详细>>
1337字3图【训练题】
1.什么叫钎焊?钎焊有哪些特点?2.钎焊有哪些分类方法?3.什么叫软钎焊?什么叫硬钎焊?4.钎焊加工原理是什么?...查看详细>>
67字第二章 钎料
【学习要求】1.了解对钎焊的基本要求，熟悉钎料的分类方法。2.熟悉钎料的型号，掌握钎料的编号方法。3.了解各种钎料的成分，掌握其应用特点。4.掌握钎料的选择方法。...查看详细>>
81字一、对钎料的基本要求
为符合钎焊工艺要求和获得优质的钎焊接头，钎料应满足以下几项基本要求：1.钎料应具有合适的熔化温度范围，至少应比母材的熔化温度范围低几十度。2.在钎焊温度下，应具有良好的润湿性，以保证充分填满钎缝间隙。3...查看详细>>
268字.jpg)
二、钎料的分类

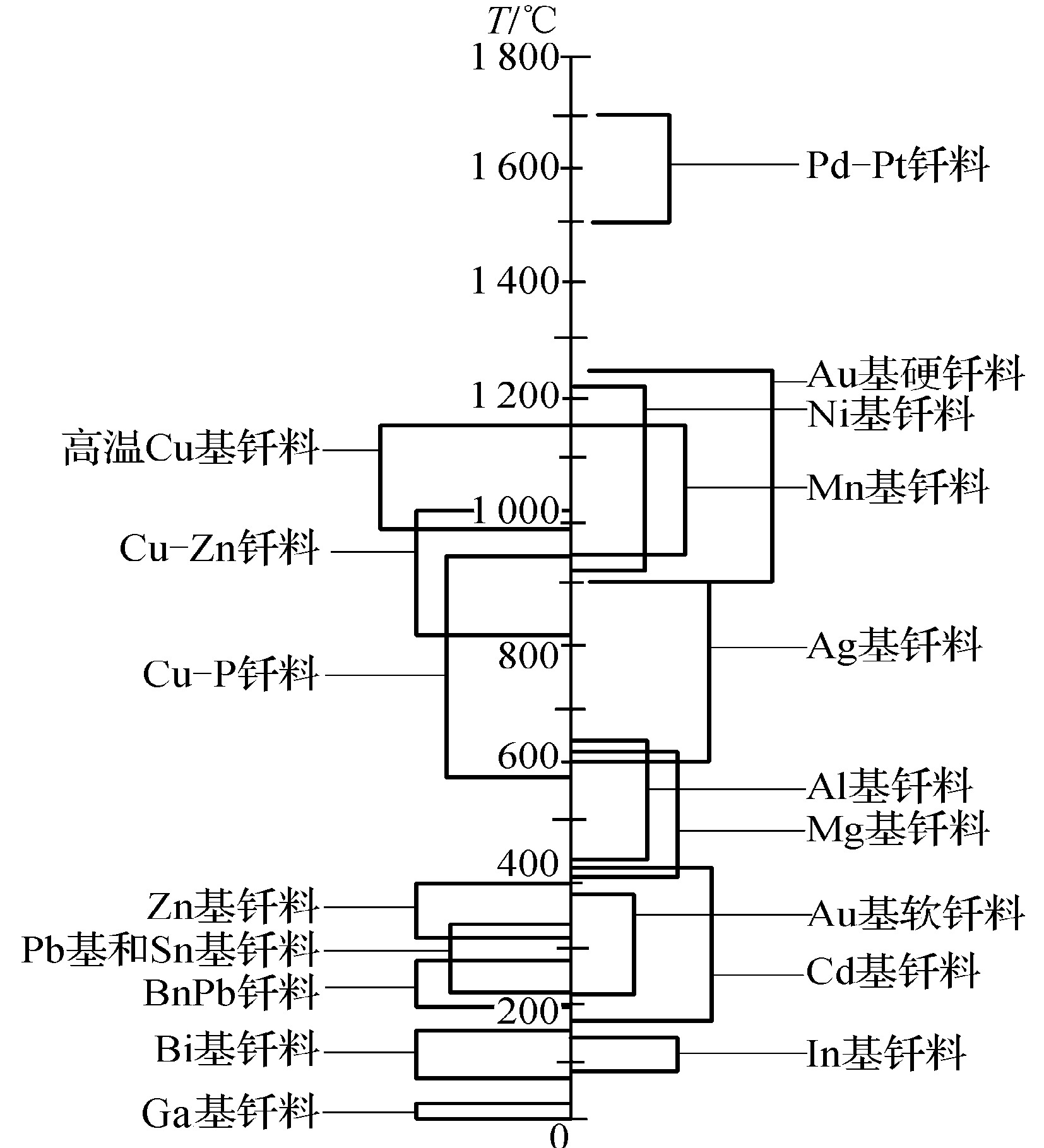

1.按照钎料的熔化温度范围分(1)熔点低于450℃的钎料称为软钎料(俗称易熔钎料)，如镓基、铋基、铟基、锡基、铅基、镉基、锌基等合金。(2)熔点高于450℃的钎料称为硬钎料(俗称难熔钎料)，如铝基、镁基...查看详细>>
332字1图2.jpg)
三、钎料的型号及牌号

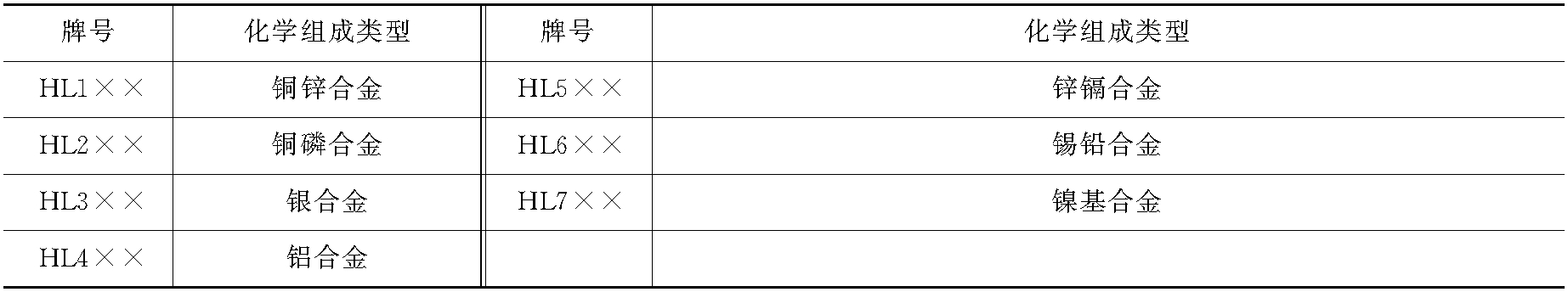

1.“国标”钎料型号的表示方法按照国家标准GB/T6208—1995“钎料型号表示方法”的规定，钎料型号的表示方法是：(1)钎料型号由两部分组成。钎料型号两部分间用隔线“—”分开。(2)钎料型号中第一部...查看详细>>
1439字1图3.jpg)
四、软钎料

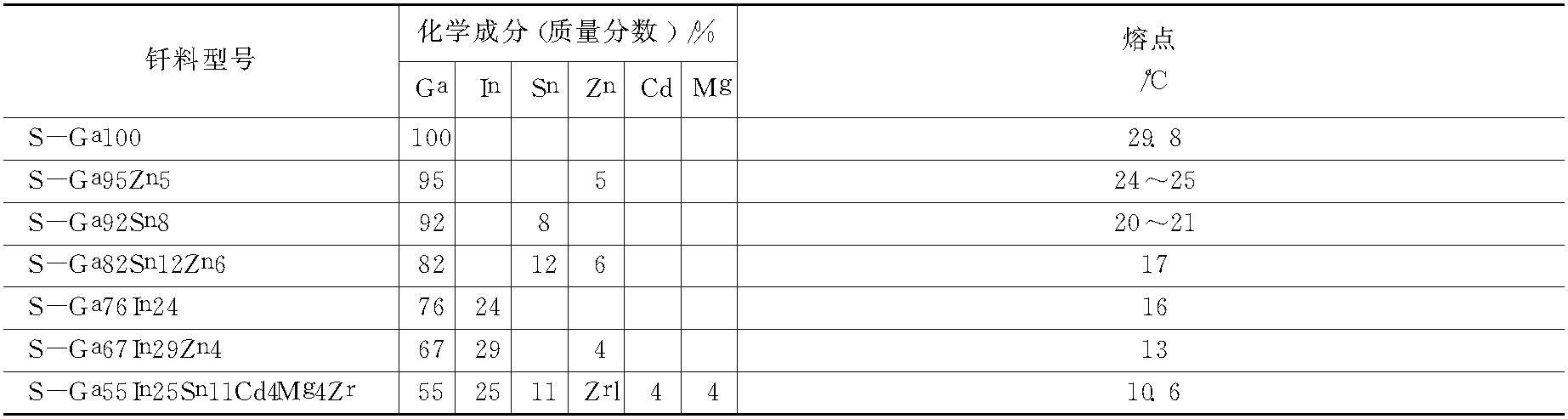

1.低熔点钎料(1)镓基钎料其化学成分见表2-2。镓的熔点为29.8℃，镓基钎料的的熔化温度范围为10～30℃。它可与银、铜、镍粉混合制成复合钎料使用。钎焊时将复合钎料涂抹在需要连接的地方，再将焊件加压...查看详细>>
1470字11图
